入库时间：2015-09-13下面是小聪和小明做“测滑轮组的机械效率”的实验．

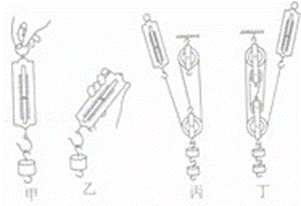

（1）小聪和小明两人用弹簧测力计测钩码重量时的情形分别如图甲、乙所示，你认为 是正确的（选填“甲”或“乙”）
（2）他们正确进行实验后，测出如下表中的数据，实验装置如图丙、丁所示．
物理量
试验1
试验2
试验3
钩码重G/N
4
4
6
钩码上升的高度h/m
0.1
0.1
0.1
绳端拉力F/N
2.0
1.4
2.8
绳端移动距离s/m
0.3
0.5
0.3
机械效率η
67%
①通过表中数据可分析出实验1是用 图所示的装置做的实验，实验2是用 图所示的装置做的实验，实验2的机械效率为 ，实验3的机械效率为 ．
②通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率 ．
③比较实验1和试验3可得正确结论：使用同一滑轮组， 可以提高滑轮组的机械效率．
-
难度：
使用次数：193
入库时间：2015-09-13

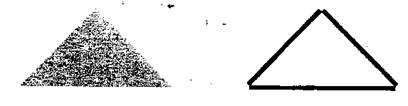

(2009上海初中物理知识竞赛复赛题)均匀三角板的重心在三角形三条中线的交点上，均匀细杆的重心在杆的中点上。现有一块等腰直角三角板和三根均匀细杆。三根细杆的长度分别与三角板的边长相等，将这三根细杆构成如图所示的三角形。设三角板的重心为P，三根细杆构成的三角形的重心为P'，P、P’未在图中画出。以下是三位同学的观点：甲同学认为P和P’的位置重合；乙同学认为P和P’的位置不重合，且P到斜边的距离大于P'到斜边的距离，丙同学认为P和P'的位置不重合，且P到斜边的距离小于P'到斜边的距离。
请你通过分析，对以上三位同学的观点做出判断。
-
难度：
使用次数：130
入库时间：2015-09-13
图是一种新型吊运设备的简化模型示意图，图中虚线框里是滑轮组（未画出），滑轮组绳子的自由端由电动机拉动。工人师傅用该吊运设备先后搬运水平地面上的圆柱形物体A和物体B。物体A的底面积为SA，密度为ρA，高度为hA；物体B的底面积为SB，密度为ρB，高度为hB。当物体A所受竖直向上的拉力T1为1500N时，物体A静止，地面对物体A的支持力为N1。挂在滑轮组挂钩上的物体A匀速竖直上升4m的过程中，电动机对滑轮组绳子自由端的拉力为F1，拉力F1做的功为W。当物体B所受竖直向上的拉力T2为1000N时，物体B静止，地面对物体B的支持力为N2。挂在滑轮组挂钩上的物体B以速度v匀速竖直上升的过程中，电动机对滑轮组绳子自由端的拉力F2为625N，拉力F2做功的功率P为500W，滑轮组的机械效率为80%。已知：N1=2N2，5SA=4SB，8ρA=7ρB，2hA=5hB。不计绳的质量，不计滑轮与轴的摩擦。求：
（1）物体B匀速上升的速度v；
（2）拉力F1做的功W。
-
难度：
使用次数：168
入库时间：2015-09-13
如图是利用电子秤显示水库水位装置的示意图。该装置主要由不计重力的滑轮C、D，长方体物块A、B以及轻质杠杆MN组成。物块A通过细绳与滑轮C相连，物块B通过细绳与杠杆相连。杠杆可以绕支点O在竖直平面内转动，杠杆始终在水平位置平衡，且MO∶ON=1∶2。已知物块A的密度为1.5×103kg/m3，底面积为0.04m2，高1 m ，物块B的重力为100N。滑轮与转轴的摩擦、杠杆与轴的摩擦均忽略不计，g取10N/kg。求：
（1）当物块A的顶部刚没入水面时，底部受到水的压强大小；
（2）当物块A的顶部刚没入水面时，物块A所受的拉力大小；
（3）若水位发生变化，当电子秤的示数为55 N时，求物块A浸入水中的深度。
-
难度：
使用次数：130
入库时间：2015-09-13
如图甲所示，我国“向阳红09”母船正在进行投放“蛟龙号”载人深潜器试验，调控两根伸缩杆，使“∩”形架绕固定在甲板上的转轴转动至图甲所示位置时停止，然后由固定在“∩”形架顶部的绞车通过钢缆释放深潜器。
处在图甲所示位置的“∩”形架可以简化为图乙中以O为支点的杠杆，OB表示“∩”形架，CD表示两根伸缩杆，O到CD的距离为2m，OD、OE的长度分别为3m、6m 。不考虑“∩”形架、两根伸缩杆和绞车的重力。
（1）请在图乙中画出投放深潜器时“∩”形架的动力和阻力示意图
（2）深潜器的质量为25t，总体积为24.5m³。在绞车缓慢向下释放深潜器至刚浸没的过程中，两根伸缩杆的总拉力最多减少多少牛？
