难度：
使用次数：61
入库时间：2015-09-09（2009年全国应用物理竞赛知识题）如下图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的导线。为了辨别哪两个线头为同一根导线的两端，工人师傅用图乙所示的“测通器”来进行测试。他首先将A和B连接起来，然后将“测通器”的m连接在D上，将n连接在F上，发现此时小灯泡发光……。工人师傅据此可以做出什么判断?下一步他将如何操作才能最终搞清每根导线的两端?
-
难度：
使用次数：394
入库时间：2015-09-09
（2010学而思杯竞赛题）开关
闭合后，L1、L2两盏灯均发光，甲、乙、丙是三个电表，请填出甲、乙、丙分别是电压表还是电流表？并写出相对应情况下L1、L2两灯是串联还是并联？（有几种情况写几种）
-
难度：
使用次数：87
入库时间：2015-09-09
（2011全国初中应用物理知识竞赛试题）为了节省电能，居民楼的楼道灯通常由两个开关共同控制。一个是利用光敏器件制成的“光控开关”，它的作用是光线暗时自动闭合，光线亮时自动断开；一个是利用声敏器件制成的“声控开关”，它的作用是有声音时自动闭合电路，两分钟后，若再无声音则自动断开。

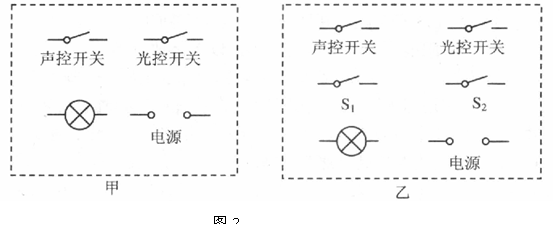

(1)请将图2甲中的器材连成符合上述楼道灯要求的电路。
(2)小明受楼道灯电路的启发，在爷爷的卧室里也安装了这样一个“聪明”的电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。现在再给你两个开关S1、S2，在图2乙中完成对这个“聪明”电路的改装。并分别说明在灯自动工作、晚上打雷需取消自动功能和需要灯一直被点亮时开关S1、S2的断开与闭合情况。
-
难度：
使用次数：161
入库时间：2015-09-09
（2008株洲初中物理竞赛题）某同学甲用右图所示的电路研究串联电路特点，闭合开关S后，发现灯L1较亮，L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、L2，电流逐渐变小，所以灯L1较亮，L2较暗。同桌的另一位同学乙认为甲的解释是错误的，她只利用图10中的器材设计了一个实验，并根据实验现象说明甲的解释是错误的。请你完成下列问题：
（1）在虚线框中画出乙所设计的实验电路。
（2）根据实验现象简要说明甲的解释是错误的。
-
难度：
使用次数：89
入库时间：2015-09-09
（2010物理学科能力竞赛）（6分）小轿车一般有四个车门，为防止行驶时车门没关闭带来危险，有些车设计了报警电路：四个车门都关闭时电铃不响且指示灯都不亮；只要有一车门没有关闭，电铃就会报警，对应的指示灯（S1对应L1，其他类推）就会发光，根据指示灯发光情况可判断哪一车门没有关闭.（说明：每个车门控制一个开关，当车门关闭时开关断开，车门打开时开关闭合）那么该电路应如何设计，请你在图中将各元件连接成符合要求的电路图.
