难度：
使用次数：86

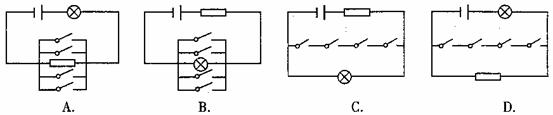

入库时间：2015-09-09（2010上海初中物理竞赛题）轿车的仪表盘上有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没有关好（即此时装在未关好车门上的电键处于断开状态），指示灯就会发光从而提醒驾驶员。在图24-11所示的四个电路中，设计正确的是 ( )
-
难度：
使用次数：57
入库时间：2015-09-09
（2013全国初中应用物理知识竞赛预赛题）声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将图l5的电路连接完整。
-
难度：
使用次数：191
入库时间：2015-09-09
（2007株洲长鸿杯初中物理竞赛题）如图所示是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个元件有故障。今用一个校验电灯分别接在电路各处，得到下表所示的结果。由此可判断断路的元件是 ，短路的元件是 。
校验次数
1
2
3
4
5
6
校验电灯
接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
-
难度：
使用次数：155
入库时间：2015-09-09
（2005全国初中应用物理知识竞赛题）按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小刚在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5所示。请你分析并回答下面的问题。
(1)规定红灯发出的光作为交通的停止信号，其原因是_____________________.
(2)当单刀多掷开关接通位置“1”时，_____灯发光，发光的各灯采用的是_____联方式。
(3)当开关接通位置“3”时，允许______方向的车辆通行。
-
难度：
使用次数：57
入库时间：2015-09-09
（2007株洲长鸿杯初中物理竞赛题）当电冰箱的压缩机（由感温开关自动控制）停止工作时，打开冰箱门，照明灯通电发光。接着取下照明灯，关上冰箱门，过一会儿压缩机又启动工作。据此可以判断照明灯和压缩机的连接方式是 ，理由是 。
