难度：
使用次数：65
入库时间：2015-09-07小明利用如图19所示装置和器材，探究水的沸腾特点和物质的吸热能力。
（1）小明设计的电路中的R甲、R乙必须满足的条件是 。
（2）只闭合开关S2，观察水的沸腾，测得数据如下表：
时间（min）
0
1
2
3
4
5
6
7
8
温度（℃）
90
92
94
96
97
98
98
98
98
分析数据可知，水沸腾过程中的特点为： 。
（3）断开S2，待水冷却后，继续探究物质的吸热能力。小明应控制水和煤油的 、初温相同。且应先闭合开关
，再闭合开关 ，并控制水的末温低于98℃。实验表明：水的末温比油低，水的吸热能力比油强。
-
难度：
使用次数：110
入库时间：2015-09-07
阅读下面的短文，回答问题。
热电偶
把两种不同材料的导线（如铁线和铜线）组成如图20所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟A和B 间的温度差的大小有关，温度差越大，回路电流越大。
请回答下列问题：
（1）① 其它条件不变，将铁丝换成铜丝，电路电流 。
②其它条件不变，移去
酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流 。（各空格均选填“变大”、“变小”、“不变”或“变为零”) （2）这样的热电偶实际上是一个电源，它的电能是由 能转化而来。
（3）热电偶电路可以把温度信号换成 信号。
-
难度：
使用次数：116
入库时间：2015-09-07

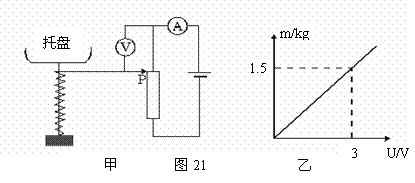

如图21甲所示，是研究小组的同学们自制的简易电子秤原理图，它利用电压表的示数来测物体的质量，托盘、弹簧上端和滑动变阻器滑
片固定在一起，托盘和弹簧的质量不计，弹簧置于绝缘底座上。不计摩擦，弹簧始终在弹性限度内，电源电压恒定。当盘中没有放物体时，滑片
P在滑动变阻器的最上端，电压表的示数为0。当称量物体的质量时，滑片P在物体对电子秤
的压力作用下向下端滑动，此过程中：（1）变阻器连入电路的电阻 ，电流表的示数 ，电压表的示数 。（选填：“变大”、“变小”或“不变”）
（2）分析得出被测物体的质量与电压表的示数满足如图21乙所示的关系，这样把电压对应的质量刻在电压表的刻度盘上，就可以直接读出被测物体的质量。若电压表的示数为1V，则被测物体的质量是 kg。
-
难度：
使用次数：171
入库时间：2015-09-07

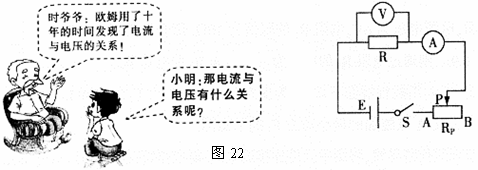

欧姆坚持不懈的探索精神，激发了同学们的学习热情，忠民和勇胜为探究小明提出的问题，设计如图22所示电路，并准备了充足的实验器材。
（1）为完成探究，应该改变电压，观察电流的变化。请写出两种（不同角度
）改变定值电阻两端电压的方法。（2）忠民按设计好的电路进行实验，收集数据如下表（R为定值电阻）：
次 数
1
2
3
电流I/A
0.2
0.4
0.6
电压U/V
1.0
2.0
3.0
请根据表中数据，写出实验结论：
。（3）勇胜在连接电路时，误将电压表与滑动变阻器并联，在实验中收集数据如下表（电源电压已知且不变）：
次 数
1
2
3
4
5
电流I/A
0.16
0.24
0.32
0.40
0.48
电压U/V
2.2
1.8
1.4
1.0
0.6
问题：
按勇胜的实验也能得出正确结论，请写出得出正确结论的办法。
②实验中操作失误，往往是新收获的契机。请写出本实验操作过程中，滑动变阻器的电功率，随着它连入电路中电阻值的变化是如何变化的？
-
难度：
使用次数：103
入库时间：2015-09-07
利用太阳能电池在太阳光照射下发电叫光伏发电。有“中国太阳城”之称的德州市启动了“光伏工程”示范项目，如图23是在某中学安装的光伏发电系统。若该光伏发电系统一天产生的电能为6.3×108J，则：
（1）该光伏发电系统一天产生的电能如果全部用来给水加热，可以将多少千克的水从5℃加热到65℃？（不考虑能量损失）
（2）该光伏发电系统一天的发电量，如果由热电转换效率为30％的热电厂来完成，需要燃烧多少千克煤？（煤的热值q煤＝3.0×107J / kg )
（3）请写出一条光伏发电的优点。
