难度：
使用次数：215

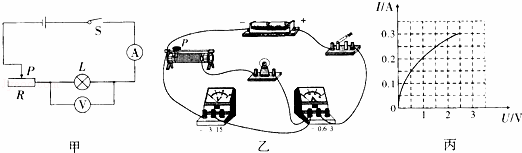

入库时间：2015-08-30（2015•怀化）张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，所选用的电压表有0～3V和0～15V两个量程，小灯泡所标示的额定电压为2.5V．
（1）本实验中电压表他应选用 V量程；
（2）张皓同学按甲图连好电路如图乙所示，闭合开关前，他应将滑片P移到滑动变阻器
的最 （选填“左”或“右”）端；（3）接着检查电路连接，他发现有一根导线连接错了，请你在乙图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（4）改正连接后，他闭合开关，发现灯泡不发光，电流表有示数，电压表示数为0，移动滑动变阻器的滑片P可以改变电流表的示数，那么电路的故障原因是： ；
（5）排除故障后进行实验，他根据实验测得的数据，画出了小灯泡的电流随电压变化的图象如图丙所示，由图象可知小灯泡的额定功率是 W；
（6）由步骤（5）知小灯泡的电流随电压变化的图象不是一条直线，他结合实验过程分析得知，形成的原因是： ．
-
难度：
使用次数：153
入库时间：2015-08-30
（2015•怀化）如图甲所示，已知电源电压恒为4V不变，小灯泡L1标有“2.5V 0.2A”字样，设灯丝的电阻不随温度的变化而变化，求：
（1）灯泡L1正常发光时的功率是多少？
（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为多少？
（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1 （选填“能”或“不能”）正常发光．（注意：此问不要求写出任何推断过程）
-
难度：
使用次数：364
入库时间：2015-08-30
（2015•济宁）小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（ ）
A．I甲=I乙 B． I甲=
I乙 C． P甲=nP乙 D． P甲=n2P乙
-
难度：
使用次数：192
入库时间：2015-08-30
（2015•济宁）某导体电阻为10Ω，通电5min产生的热量是12000J，当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是 J．
-
难度：
使用次数：62
入库时间：2015-08-30

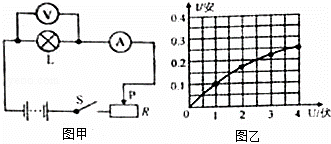

（2015•丽水）某兴趣小组在测量额定电压为2.5伏小灯泡电功率的实验中，实验电路如图甲所示．
（1）闭合开关前，应将滑动变阻器滑片P移到 ；
（2）实验时，电压表和电流表读数记录下表中，实验结束后，同学们想知道小灯泡的额定功率，却发现没有测小灯泡正常工作时的电流，能否利用表中数据求出小灯泡的额定功率？有同学认为可利用表中某组数据求出电阻R，再利用P额=
求出小灯泡的额定功率，请判断是否可行并说明理由 ；实验次数 1 2 3 4
电压U/伏 1.0 2.0 3.0 4.0
电流I/安 0.10 0.17 0.23 0.25
（3）有同学将表中数据转换为图乙的U﹣I曲线，由图可知小灯泡的额定功率为0.5瓦．
