难度：
使用次数：154

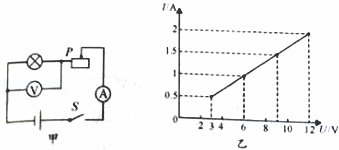

入库时间：2015-08-30（2015•贵港）如图甲所示，电源电压保持不变，小灯泡的额定电路为2A，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，则小灯泡的电阻值为 Ω，电路消耗的最小功率为 W．
-
难度：
使用次数：81
入库时间：2015-08-30
（2015•贵港）如图所示的电路中，电源电压保持不变，当开关S闭合，滑片P置于滑动变阻器b端时，电压表V1示数为12V，电流表A示数为0.4A；当滑片P移至滑动变阻器中点时，电压表V2的示数恰好等于V1示数的一半（滑片P处于任何位置灯泡均可发光，灯丝电阻不随温度而改变）．求：
（1）滑动变阻器的最大阻值为多少？
（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了多少？
（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为多少？
-
难度：
使用次数：178
入库时间：2015-08-30

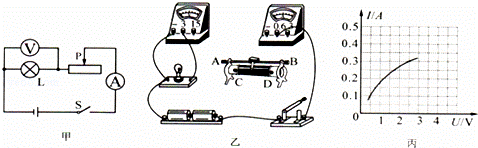

（2015•桂林）学校实验室新进了一批“2.5V 0.75W”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格．实验员提供了以下器材：待测
小灯泡、铭牌为“10Ω 2A”、“50Ω 1A”的滑动变阻器各一个、电流表、电压表、二节1.5V的干电池、开关、导线．（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路补充完整．
（2）按图连接实物电路图时，开关S应该 ；
（3）正确连接电路后，闭合开关S，小明在实验过程中发现小灯泡两端的电压调节范围小，原因是： ；应换用铭牌为 的滑动变阻器；
（4）小明更换器材后完成实验，应用实验数据作出“U﹣I”关系图象如图丙所示，由图可得小灯泡实测的额定功率为 W，该小灯泡 （选填“符合”或“不符合”）制造规格；
（5）由“U﹣I”关系图象可知，当小灯泡两端的电压为0.5V时，它的电阻是 Ω；进一步分析图象可得小灯泡的电阻随着它 两端电压的升高而升高 （选填“增大”、“减少”或“不变”）．
-
难度：
使用次数：206
入库时间：2015-08-30
（2015•菏泽）自动饮水机已经普遍用于车站、学校等公共场所，它的简化电路图如图所示，电热丝电阻分别为R1、R2，请根据说明书提供的信息计算（水的密度ρ水=1×103kg/m3，水的比热容C水=4.2×103J/kg℃）
饮水机参数
热水温度：≥90℃
热胆容积：2L
额定功率：1000W
保温功率：40W
额定电压：220V
频率：50Hz
（1）如果饮水机处在“加热”状态正常工作时，电热丝所产生的热量有80%被水吸收，饮水机的热胆装满水，水温由20℃加热到90℃，需用多长时间？
（2）开关断开时，饮水机处于 状态（填“加热”或“保温”）．
（3）电阻丝R1的阻值．
-
难度：
使用次数：306
入库时间：2015-08-30
（2015.湖州）如右图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则 （ ）
A．R1的电功率一定减小
B．R2的电功率一定增大
C．电流表的示数增大
D．电压表的示数减小
