(2015•广元)如图所示用来测量电能的仪表,这只电表此时的读数是 kW•h,当电路中只有一只电饭煲接入电路,正常工作0.5h,发现此电能表的转盘转过1500转,则这只电饭煲的额定功率是 W.
(2015•广元)为了测定额定电压为“2.5V”小灯泡的电功率,小明设计了图甲所示的电路图,实验中各元件完好,电源电压保持不变.
(1)电路连接完整后,小明闭合开关,发现小灯泡不亮,但电流表、电压表均有示数,接下来他首先应进行的操作是 (选填下面字母番号).
A.检查电路是否断路
B.检查电路是否短路
C.移动滑动变阻器的滑片,观察小灯泡是否发光
(2)为了测量小灯泡的额定功率,应调节滑动变阻器,当电压表的示数为 V时,灯泡正常发光,此时电流表的示数如图乙所示,则通过小灯泡的电流为 A,该灯泡的额定功率为 W.
(2015•广元)如图所示,灯L上标有“6V 3W”字样(不考虑温度对灯泡电阻的影响),电阻R1=20Ω.求:
(1)灯泡的电阻;
(2)当开关S1闭合,S2、S3都断开时,灯L正常发光,电源电压;
(3)开关S1、S2、S3都闭合,且滑片P在b端时,电流表的示数为2.4A,滑动变阻器R2的最大阻值;
(4)当开关S1断开,S2、S3都闭合,且滑片P在a、b间中点时,在1min内滑动变阻器产生的热量.
(2015.广州)测量小灯泡的电功率实验(小灯泡额定电压为2.5V).

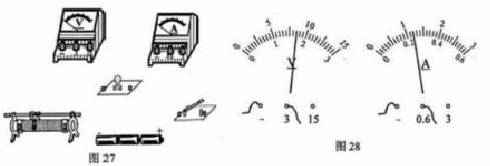

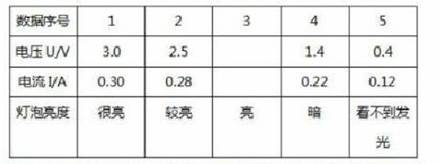

(1)请根据实验目的,连接图27的电路.电路图正确连接后,电压表、电流表的示数及灯泡亮度如下表:
(2)第3次实验的电压表、电流表示数如图28所示,请把实验数据填写在表中.
(3)哪次实验灯泡正常发光?________________(填写数据序号)
(4)第5次实验看不到灯泡发光,电路是否断路?_____________.判断依据是什么?__________

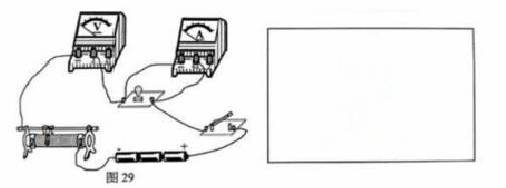

______小明实验时,连接了如图所示29所示的实物图,接线有错误.
(5)在方框内画出与图29连接情况对应的电路图.
(6)如图29所示电路,只是接线有错误,闭合开关,灯亮吗?________________
电压变指针是否有偏转?___________________
(2015•贵港)小珍用如图所示的电路进行实验,R0为定值电阻,闭合开关S后,当滑片P在某两点之间滑动时,电流表的示数变化范围是0.5~2A,电压表的示数变化范围是4~10V,小珍通过推算,得出四个结论:①定值电阻R0的阻值为5Ω;②变阻器连入电路的电阻变化范围2~20Ω;③电源电压为15V;④电路消耗的总功率的变化范围为6~24W.上述结论中,正确的是( )
A.①② B. ③④ C.②④ D. ①③
