难度：
使用次数：148
入库时间：2015-08-30（2015•德阳）灯泡L1、L2标有“6V 3.6W”字样，灯泡L3、L4标有“6V 6W”字样；把四个灯泡按如图所示连入电路中都发光，那么最亮的灯泡是 ，最暗的灯泡是 ．
-
难度：
使用次数：303
入库时间：2015-08-30
（2015•东营）如图所示，将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．灯泡L1、L2都能正常发光 B． 灯泡L1、L2一样亮
C．灯泡L2比灯泡L1亮 D． 灯泡L1比灯泡L2亮
-
难度：
使用次数：160
入库时间：2015-08-30

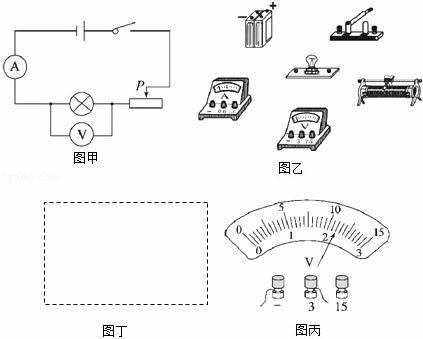

（2015•东营）在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10Ω）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关、电压为4V的电源、滑动变阻器、导线若干．
（1）根据图甲提供的电路，用笔画线代替导线，将图乙的实物图连接成实验电路．
（2）根据实验中需要测量的物理量．请在图丁方框内画出记录实验数据的表格．
（3）实验过程中，闭合开关，发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，分析电路故障的原因可能是 ．
A．小灯泡断路 B．只有小灯泡短路 C．只有滑动变阻器短路 D．滑动变阻器断路
（4）电路故障排除后，某次实验中，电流表示数是0.2A，电压表示数如图丙所示，示数是 V，此时小灯泡的功率是 W．
-
难度：
使用次数：71
入库时间：2015-08-30
（2015•东营）小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部．当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝．使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示：
额定电压 220V
频率 50Hz
保温功率 220W
加热功率 1980W
水箱容量 50L
设定温度 40℃
（1）电热丝R1的阻值是多少？
（2）加热时流过电热丝R2的电流是多少？
（3）假设将初温20℃的一满箱水加热至设定温度用了50min，则电热水器的效率是多少？[水的比热容为4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]．
-
难度：
使用次数：104
入库时间：2015-08-30
（2015•福州）如图8所示，电源电压12V，滑动变阻器标有“10Ω1 A”字样，灯Ll、L2分别标有“6 V 6W”和“3V 3W”字样。只闭合Sl、S3时，滑动变阻器滑片P位于某位置，灯L1、L2均正常发光，则通过灯L1的电流为____A，滑动变阻器消耗的电功率为Pl;此时只闭合Sl、S2，为保证灯L1正常发光，滑片P应向____移动（选填“左”或“右”），滑动变阻器消耗的电功率为P2，则Pl：P2=____。
