难度：
使用次数：67

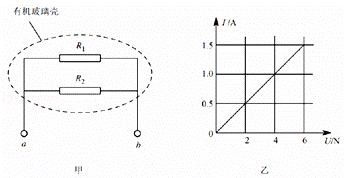

入库时间：2015-08-30（2015•北京）实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图甲所示，a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω，电阻R2的额定电压为6V．科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制成图乙所示的图象．
求：
（1）电阻R2的阻值；
（2）电阻R2的额定电功率．
-
难度：
使用次数：181
入库时间：2015-08-30
（2015•滨州）在家庭电路中，用电器在一段时间内消耗的电能，通过 计量出来，客厅电视与卧室电灯是 联的．
-
难度：
使用次数：224
入库时间：2015-08-30
（2015•滨州）在如图所示的电路中，电源电压保持不变，灯泡L2标有“24V 12W”．开关S1闭合、S2断开时，电流表的示数为1A，电压表的示数为12V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响．求：
（1）灯泡L1的额定功率．
（2）在10s内，灯泡正常L2正常发光时消耗的电能．
（3）灯泡L2的电阻
（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．
-
难度：
使用次数：513
入库时间：2015-08-30
（2015•济南）把一个标有“1OV 3W”小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．通过计算回答：
（1）通过小灯泡的电流是多少？
（2）串联在电路中的定值电阻的阻值多大？
（3）该电路工作10s，定值电阻产生的热量是多少？
-
难度：
使用次数：186
入库时间：2015-08-30
（2015•常德）现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，另一个是由半导体材料制成的，其电阻随温度的升高而减小．现对其中一个电阻元件R0进行测试，测得其电流与加在它两端的电压值，测试数据如下表：
次数
物理量 第一次 第二次 第三次 第四次 第五次 第六次 第七次 第八次
U/V 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80
I/A 0.20 0.45 0.80 1.25 1.80 2.45 3.20 4.05
（1）请根据表中数据，判断元件R0可能是由上述哪类材料制成的？并说明理由．
（2）把定值电阻R和元件R0接入如图所示的电路中，闭合开关后，电流表读数为1.8A．已知电路中电源电压恒为3V，此时定值电阻R的电功率为多大？
（3）分析表中数据，写出通过元件R0的电流I和元件R0两端的电压U之间的关系式．
