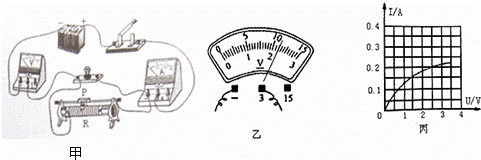

入库时间：2015-08-30（2015•茂名）小明在测量标有“2.5V”字样的小灯泡电功率时：
（1）连接实物电路如图甲所示，闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮．经检査，有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线．
（2）如果用干电池做电源，他至少用干电池 节．
（3）闭合开关，移动滑片P到某一点，电压表的示数如图乙所示为 V．若要测量小灯泡的额定功率，应将实物电路中的滑片P向滑动变阻器的 （选填“左”或“右”）端移动，才能使电压表的示数为2.5V．
（4）移动滑片P，记录多组电压表和电流表的示数，并绘制出如图丙所示的I﹣U图象．根据图象信息，可计箅出小灯泡额定功率是 W．
（5）改正实物连接图甲的错误后，该电路还可以用來做其他实验，请你写出其中两个：① ；② ．
-
难度：
使用次数：221
入库时间：2015-08-30

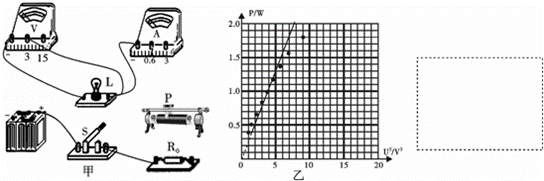

（2015•内江）育才中学初3.1班学生在探究“测量小灯泡的电功率”的实验后，某兴趣小组欲进一步探究学习，现将其改变为“探究小灯泡的电功率P与电压U之间的关系”的实验，实验中提供了以下实验器材：
A．待测小灯泡L（额定电压3.0V，额定功率1.8W） D．滑动变阻器R（0～10Ω）
B．电压表V（量程0～3V，量程0～15V） E．定值电阻R01=5Ω，R02=10Ω，R03=15Ω
C．电流表A（量程0～0.6A，0～3A） F．蓄电池，电压U=12V．
G．开关一个S，导线若干．
（1）为了比较精确的测量小灯泡的功率，电流表的量程应选 ．
（2）为了保证电路安全，实验中定值电阻R0应选 ．（选填“R01”或“R02”或“R03”）
（3）请用铅笔画线代替导线，将实验器材连接起来，使之成为准备使用的实物电路．
（4）测量结束后，应先断开开关，拆除 两端的导线，再拆除其他导线，最后整理好器材．
（5）该小组同学在处理实验数据时，将电功率P作为纵坐标，U2作为横坐标，采用描点法，在坐标纸上作出了P﹣U2图象，并画出该图象是一条直线（如图所示）．根据图象，请你指出：所作图象的错误之处是 ；作图时，坐标取值不恰当之处是 ．
（6）假设实验中所给的实验器材电流表已损坏，老师又给了一只电压表，该组同学仍完成了实验．请你帮他们在虚线框内画出实验的电路图
-
难度：
使用次数：697
入库时间：2015-08-30
（2015•苏州）如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全．则（ ）
A． S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50Ω
B． S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3W
C． S、S1、S2都闭合，电路消耗的总功率最小值为2.4W
D． S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω
-
难度：
使用次数：123
入库时间：2015-08-30
（2015•苏州）2014年诺贝尔物理学奖由蓝光二极管的发明者获得，这项发明使制成白光LED灯成为现实．要制成白光LED灯，除蓝光二极管外，还需 两种色光二极管．小明家中有4盏“220V 5W”的LED灯，1度电可供这些灯同时正常工作 小时．
-
难度：
使用次数：614
入库时间：2015-08-30

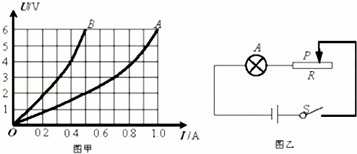

（2015•苏州）有两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压变化关系的图象如图甲所示．
（1）将A、B并联接在6V电源两端，求1min内电路消耗的电能；
（2）将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；
（3）将A与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯功率相等时，求滑动变阻器的功率．
