难度：
使用次数：123
入库时间：2015-08-17如图所示电路，电源电压恒为8V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为 “20Ω 1A”，灯泡标有“6V 3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，灯L正常工作时，滑动变阻器的功率为 ▲ W。为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是 ▲ Ω。
-
难度：
使用次数：186
入库时间：2015-08-17
按要求完成下列作图题：
（1）人眼看到斜插入水中的筷子发生弯折（如图甲），请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线。
(2) 图中用一根细绳将杠杆AOB在O点悬挂起来，并在B处挂一重物G，欲在杠杆上施加一最小动力F，使其在图示位置平衡，作出该最小动力F1示意图和力臂L1．
甲 乙
（3）家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关闭时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式。
-
难度：
使用次数：82
入库时间：2015-08-17

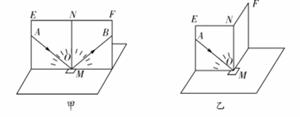

如图所示是“探究光的反射规律”实验，竖直放置在平面镜上的硬纸板ENF是由两块硬纸板拼接起来的，它可沿垂直于平面镜的接缝ON转动。
（1）为了探究反射角与入射角的大小关系，在图甲中应进行的操作是：多次改变 ▲ 的方向，观察并记录 ▲ 的大小。
（2）将图甲、乙观察到的现象进行比较，可以得到的结论是 ▲ 。
-
难度：
使用次数：140
入库时间：2015-08-17
小明用一在平刻度尺测定一个正方体木块的密度，设计了如下实验方案．
（1）小明先用调节好的天平测量木块的质量m．测量过程中天平指针来回摆动，摆动的幅度如图（1），接下来小明的操作是 ▲ 。
（2）天平平衡后，右盘中所放砝码及游码在标尺上的位置如图（2）所示，则木块质量 ▲ g。
（3）测量正方体木块的边长L0，如图是小明测量木块边长的情形，则木块的边长是 ▲ cm．
（4）木块密度 ▲ g/ cm3．
（1） （3） -
难度：
使用次数：56
入库时间：2015-08-17
用如图所示的实验装置探究“阻力对物体运动的影响”．
所铺材料
小车运动路程/m
①
0.28
棉布
0.44
②
0.85
（1）每次都让小车从同一斜面的同一高度由静止开始滑下，是为了使小车滑到斜面底端时具有相同的 ▲ ．
（2）实验过程中，应将毛巾、棉布平整地铺在 ▲ （选填“AB”或“BC”）段．请将“毛巾”和“木板”填写在表格中① ▲ ② ▲ ：
（3）比较小车在不同表面滑行的距离，可以得出：阻力越小，小车运动的路程越 ▲ 。
（4）在此实验的基础上进行合理的推理，可以得到：运动物体不受外力时，它将 ▲ .
