难度：
使用次数：103
入库时间：2015-08-14用毛皮摩擦两橡胶块A和B，然后将它们放在绝缘平面上。画出A对B的作用力的示意图。
-
难度：
使用次数：154
入库时间：2015-08-14
右图为发光点S和平面镜的位置情况。请在图中用光路图作出发光点S的像点S’。
-
难度：
使用次数：108
入库时间：2015-08-14
将下列图中测量结果（数值及单位）填写在答题卡的表格中。
-
难度：
使用次数：134
入库时间：2015-08-14
如图所示，利用铁架台、带有刻度的杠杆、细线、数量足够的钩码等实验器材探究杠杆的平衡条件。
（1）实验前杠杆如图所示，为使杠杆处在 平衡状态，应将杠杆右端的平衡螺母B向 （选填“左”或“右”）调。

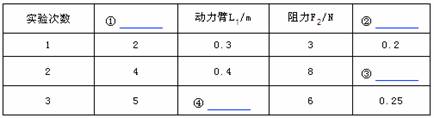

（2）记录实验数据的表格如下表，请将表头栏目.实验所记录的数据补充完整。
-
难度：
使用次数：124
入库时间：2015-08-14
为测量电阻Rx的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干．从中选择器材按下述要求完成实验．
（1）将所设计的电路图画在方框内。
（2）写出实验步骤。
（2）利用测得数据写出待测电阻Rx的表达式：Rx= ．
