难度：
使用次数：90
入库时间：2015-08-05（2015•河池）在“测量小灯泡电功率”的实验中，芳菲所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V，阻值约为10Ω．她们连接的实物电路如图1所示．
（1）该实验的原理是 （填写公式）．
（2）请你用笔画线代替导线，将实物电路补充完整（导线不能交叉）．
（3）芳菲同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为 V，若她想测量小灯泡的额定功率，应将图1中的滑片P向 端移动（选填“A”或“B”），使电压表的示数为 V．
（4）芳菲同学移动滑片P，记下多组对应的数据，并绘得如图3所示的I﹣U图象．小灯泡的额定功率是 W．
-
难度：
使用次数：78
入库时间：2015-08-05
（2015•河池）山地自行车具有节能环保、灵活方便和安全系数高等优点．因此，它越来越受到驴友们的青睐，是驴友健身、郊游出行的首选工具．已知车架由碳纤维制成，其体积为2500cm3，车架质量为5kg，整车质量为10kg．问：
（1）该车架的密度是多少？
（2）双休日，冬冬到城外郊游，匀速骑行了3km，用时10min，则他骑行的速度是多少？
-
难度：
使用次数：78
入库时间：2015-08-05
（2015•河池）一种电热水龙头俗称“小厨宝”，通常安装在厨房里以便提供热水，如图是它的实物图和内部电路图．旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水．已知R1、R2是电阻丝，其中R2=44Ω，温水档的电功率是880W[水的比热容是4.2×103J/（kg•℃）]．试回答或求解下列问题：
（1）当S旋到位置1时，水龙头流出 水；当S旋到位置3时，水龙头流出 水．（选填“冷”、“温”或“热”）
（2）当S旋到位置2时，小厨宝正常工作30s将0.5kg的水从20℃加热到50℃，水吸收了多少热量？
（3）电热丝R1的阻值是多少？
（4）当S旋到热水档时，小厨宝正常工作60s消耗的电能是多少？
-
难度：
使用次数：112
入库时间：2015-08-05

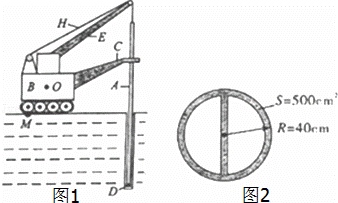

（2015•河池）我国自行制造的履带式旋挖井机，用于建筑工地打井作业，它的结构示意图如图1所示．整机由主机B、动力连杆C和支架E及钢丝绳H组成，附属设备由空心钻杆A和钻头D（大小可根据需要更换）组成．旋挖井机工作时，主机通过C将动力传给A，A带动D竖直往下旋挖，并将挖出的泥沙填充到A内；停止旋挖时，C与A完全分离，H的拉力可把A、D和泥沙提到地面．部分数据见下表：
名称 旋挖井机
整机质量 9×104kg
钻杆质量 5×103kg
钻头 直径 质量
40cm 100kg
80cm 200kg
120cm 300kg
（1）假设旋挖井机用20s将0.5t的泥沙从井下先提高10m，接着又用5s将泥沙水平移动3m后卸到地面上，求此过程中，旋挖井机做的有用功和有用功率．
（2）把已卸掉泥沙的A和D固定好后竖直立放在井中，此时C与A完全分离且H处于松弛状态，固定在A上的D的横截面示意图如图2所示，其中S为D与泥沙的接触面积（即图中的阴影部分），R为D的半径，求D对井底泥沙的压强．
（3）假设某时旋挖井机靠近A一侧的履带离开地面向上翘起，且只有M点着地，H处于松弛状态，A对C竖直向上的力为F，请你比较此状态下整机重力G（重心在O点）与力F的大小．
