难度：
使用次数：143
入库时间：2015-08-05（2015•庆阳）在测定“小灯泡功率”的实验中，选用电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为5Ω．

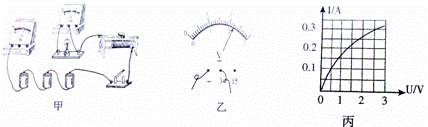

（1）用笔画线代导线将图甲中的实物图连接完整；
（2）闭合开关，移动滑片至某一位置时，电压表示数（如图乙所示）为 V，接下来他想测小灯泡的额定功率，操作是 ．
（3）改变滑片的位置，获得多组对应的电压值和电流值，绘制成如图丙所示的图象，由图象可知该灯泡的额定功率是 W．
（4）某同学想用此实物图研究电流与电压的关系， （填“能”或“不能”）研究，理由是 ．
-
难度：
使用次数：110
入库时间：2015-08-05
（2015•庆阳）将质量为3kg的木块，放入盛有水的水槽中，如图所示，待木块静止时，其下表面距水面0.06m（g=10N/kg），求：
（1）木块下表面受到的水的压强是多少？
（2）木块受到的浮力是多少？
-
难度：
使用次数：189
入库时间：2015-08-05
（2015•庆阳）如图所示，小灯泡L上标有“6V 3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A．求：
（1）小灯泡L的电阻是多少？
（2）通过R0的电流是多少？
（3）电阻R0消耗的功率是多少？
-
难度：
使用次数：798
入库时间：2015-08-05
（2015•庆阳）如图是一种测量小汽车油箱内油量装置原理图，压力传感器R的电阻会随所受压力的大小发生变化，油量表（由电流表改装而成）指针能指出油箱里的多少．若电源电压为6V，压力传感器R的上表面面积为5cm3，压力传感器R的电阻与所受压力的关系如下边所示（q汽油=4.6×107J/kg，ρ汽油=0.7×103kg/m3，g=10N/kg）．
压力F/N
0
50
100
150
200
250
300
…
电阻R/Ω
500
380
310
245
200
170
150
…
请计算：
（1）当油与箱总重为600N时，压力传感器R受到的压强是多少？
（2）油箱内油为10kg，汽油完全燃烧放出的热量是多少？
（3）如果空油箱质量为6kg，油量表指针指向2×10﹣2m3时，电路中的电流是多少？
