难度：
使用次数：507

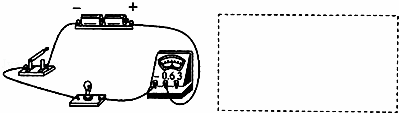

入库时间：2015-08-02（2015•钦州）如图所示，请在虚线框内画出与实物电路图相对应的电路图．
-
难度：
使用次数：348
入库时间：2015-08-02
（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．
-
难度：
使用次数：119
入库时间：2015-08-02

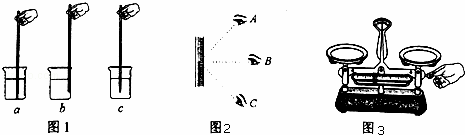

（2015•钦州）（1）小亮用温度计测量烧杯中液体的温度，分别进行了三次操作，如图1所示，其中正确的操作是 （选填“a”、“b”或“c”）；温度计读数方法如图2所示，其中正确的是 （选填“A”、“B”或“C”）．
（2）小黄把托盘天平放在水平桌面上，在调节天平横梁平衡时，进行如图3所示的操作，他漏掉的操作步骤是 游码调零 ．
-
难度：
使用次数：183
入库时间：2015-08-02
（2015•钦州）在探究“电流与电压的关系”的实验中，实验器材有：电源（电压恒为9V）、滑动变阻器、开关、电流表、电压表、10Ω电阻、5Ω电阻各一个，导线若干．
（1）如图是小明连接的实物电路图，要用电压表测量R1两端的电压，导线a、b、c中有一根连接错误，这根导线是 ．
（2）电路连接正确后，闭合开关，滑动变阻器滑片P从A端滑到B端过程中，电压表的示数 （选填“变大”或“变小”）．
（3）将变阻器的滑片从一端移动到另一端的过程中，电压表示数变化范围是3～6V，记录的几组实验数据如表所示．
①分析表中数据可得：电阻一定时，通过电阻的电流与其两端的电压 ．
②根据表中数据计算可得，本实验所用的滑动变阻器电阻最大值为 Ω．
电阻R/Ω
10
电压U/V
3
4
5
6
电流I/A
0.3
0.4
0.5
0.6
-
难度：
使用次数：106
入库时间：2015-08-02
（2015•钦州）小红在“探究凸透镜成像的规律”实验中．

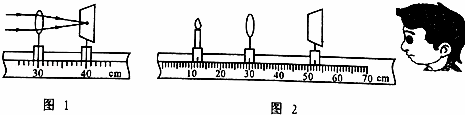

（1）如图1所示，让平行光经过凸透镜后，在光屏上出现一个最小最亮的光斑，由此可知，凸透镜的焦距是 cm．
（2）如图2所示，用该凸透镜做成像实验，把蜡烛放在距凸透镜18cm的位置，移动光屏，在光屏上形成清晰的像．若撤去光屏，人眼在图示位置 （选填“能”或“不能”）观察到蜡烛的像．
（3）把蜡烛放在距凸透镜25cm的位置，移动光屏，在光屏上形成清晰的像“A”；接着把蜡烛放在距凸透镜28cm的位置，再移动光屏，在光屏上形成清晰的像“B”．由实验可知像“A” （选填“大于”或“小于”）像“B”
