难度：
使用次数：159

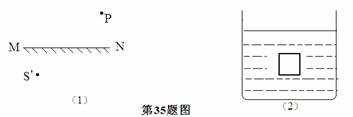

入库时间：2015-07-30（1）如图，Sˊ为发光点S在平面镜MN中的像。若S发出的一条光线经平面镜反射后经过P点，请在图中标出发光点S的位置，并完成光路图(保
留作图痕迹)。（2）体积为120cm3的物块，重1.8N，将它浸没在水中（如图）。在图中画出松开手时，该物块受力的示意图。
-
难度：
使用次数：690
入库时间：2015-07-30

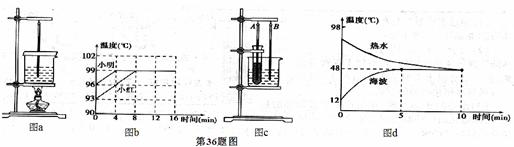

（1）图a是小明、小红分别探究“水的沸腾”的实验装置，他们所用器材规格和水的质量相同。将水加热相同时间后停止加热。图b是根据实验数据绘制的水温随时间变化的图象。由图象可知，此时水面上方的气压_____________(选填“大于”、“等于”或“小于”)1标准大气压；在第4～8min的过程中，水的内能_______（选填“增大”、“减小”或“不变”）。小红把水加热到沸腾，所用时间较长的原因是_____
_____________________。（2）取走酒精灯，将装有海波的大试管放入上面实验的热水中（如图c）。根据温度计A和B的示数，绘制了海波和热水的温度随时间变化的图象（如图d）。由图象可知，在第8min时，大试管内的海波处于_______态（选填“固”、“液”或“固液共存”），第10mi
n后，海波的熔化将________(选填“继续”或“停止”)。
-
难度：
使用次数：111
入库时间：2015-07-30
如图是小明用量筒、小玻璃杯和水测量某工艺品密度的示意图。小明读出空玻璃杯漂浮在水面上时水面的示数是_______mL，工艺品的质量是________g
，体积为_______cm3,密度为______kg/m3.
-
难度：
使用次数：73
入库时间：2015-07-30

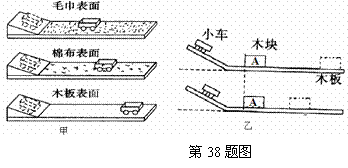

（1）如图甲，让同一小车从同一斜面的相同高度由静止开始下滑，比较小车在不同水平面上通过的_____________，进一步推理可以得出：如果水平面绝对光滑，小车将做____________运动。下列用到类似
科学推理方法的实验还有______（选填序号）。①用真空罩和闹钟探究声音的传播需要介质
②用细铁屑探究通电螺线管外部的磁场分布
③用弹簧测力计测量物体在水平方向滑动摩擦力的大小
（2）如图乙，让同一小车从同一斜面的不同高度由静止开始下滑，木块A在相同木板上被撞得越远，说明小车的动能越______。实验表明：当_________一定时，物体的动能大小与物体的_____________有关。若木块A两次移动过程中受到的摩擦力分别为f1、f2，则f1______f2（选填“大于”、“等于”或“小于”）。
-
难度：
使用次数：392
入库时间：2015-07-30

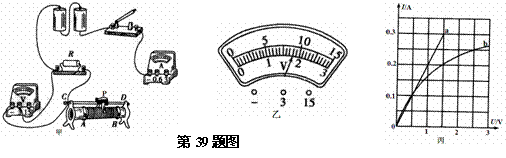

小芳为了探究“电流与导体两端电压的关系”，连接了如图甲所示的电路（电源电压为3V恒定）。
（1）用笔画线将甲图中电路连接完整，要求滑动变阻器的滑片P向A端滑动时，接入电路的电阻变小。
（2）闭合开关后，电流表无示数，电压表示数为3V，产生该现象的原因可能是__________________________________。
（3）排除故障后闭合开关，移动滑片P,根据实验数据绘制了电阻R的I-U图象如图丙中a，分析图象中数据，电阻R的阻值为R=________Ω，可得结论:在____________一定时，通过导体的电流与导体___________________________。滑动变阻器除保护电路外，另一作用是__________________。
（4）小芳仅将实验中的电阻R拆下，换用一个额定电压为2.5V的小灯泡，继续实验。移动滑片P到某一点，电压表示数如图乙所示，此时小灯泡两端电压为_______V，实验得到L的I-U图象如丙中的图线b，则小灯泡的额定功率为________W。
