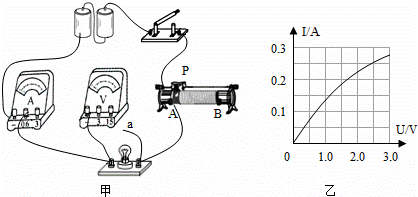

入库时间：2015-07-30（2015•贵州）图甲是“测量小灯泡功率”实验电路，电源电压3V，小灯泡的额定电压为2.5V．
（1）连接电路时，图中导线a端应与电压表上标有数字“ ”（选填“3”或“15”）的接线柱相连．
（2）闭合开关前，应将滑片P置于 端（选填“A”或“B”）．
（3）若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为 V，时记下电流表的示数．
（4）根据实验数据画出I﹣U图象，如图乙所示，则小灯泡的额定功率是 W．
（5）结合图乙的信息思考：能否利用图甲电路，采用控制变量的方法来“探究电流与电压的关系”？并说明理由． ．
-
难度：
使用次数：474
入库时间：2015-07-30
（2015•贵州）如图所示，现将重为5N的物体A沿长1.2m，高0.6m的斜面匀速从底端拉到顶端，在此过程中，F的大小恒为3N，所有时间是12s，求：
（1）物体A从底端到顶端的平均速度；
（2）物体A从底端到顶端过程中拉力F的功率；
（3）求此斜面的机械效率．（保留一位小数）
-
难度：
使用次数：132
入库时间：2015-07-30
（2015•贵州）如图是电源电压恒为220V的电热烘干箱的基本电路图，S是双掷开关，R1是发热电阻，定值电阻R2为110Ω，当S接“2”时，R1的电功率是110W，试求：
（1）R1的阻值；
（2）当S接“1”时，电路中的电流时是多少？
（3）当S接“2”时，通电15分钟，R1消耗的电能是多少？
