难度：
使用次数：553
入库时间：2015-07-21（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．
-
难度：
使用次数：188
入库时间：2015-07-21
（2015•乌鲁木齐）请在图中用箭头标出放在P点的小磁针静止时N极所指的方向．
-
难度：
使用次数：60
入库时间：2015-07-21
（2015•乌鲁木齐）“探究水沸腾时温度变化特点”的实验装置如图．
（1）水烧“开”了在物理学中叫沸腾，水沸腾时，我们可以观察到有 （填“大量”或“少量”）气泡产生，在沸腾过程中水的温度保持不变，但酒精灯要持续加热，所以说水在沸腾的过程中要不断 ，实验表明，一切液体在沸腾时都有确定的温度，这个温度叫 ．
（2）水沸腾以后堵住纸板上的小孔c，温度计的示数将 （填“变大”、“变小”或“不变”）．
-
难度：
使用次数：170
入库时间：2015-07-21
（2015•乌鲁木齐）如图，在“测量平均速度”的实验中，提供的实验器材有：木板（长为120.0cm，底端有金属挡板）、小车（长15.0cm）、秒表、木块．
（1）实验时应保持斜面的倾角较小，这是为了减小测量 （填“路程”或“时间”）时造成的误差．
（2）斜面倾角不变时，小车由静止释放，小车通过的路程越长，其平均速度越 （填“大”或“小”）；小车由静止释放
，通过相同路程，斜面的倾角越大，小车运动的平均速度越 （填“大”或“小”）．（3）一次实验中，小华测得小车从静止开始运动到两个车长的距离所用时间为1.2s，则小车的平均速度为 m/s．
（4）若保持斜面倾角不变，利用本实验提供的器材最多可测出 组小车由静止释放到撞击金属挡板过程中的平均速度．
-
难度：
使用次数：92
入库时间：2015-07-21

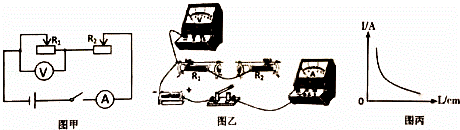

（2015•乌鲁木齐）小明利用如图甲所示的电路做“探究电压一定时电流与电阻的关系”的实验，已知电源电压为3V且保持不变，滑动变阻器电阻丝的阻值与其长度成正比，部分实验装置已经接好，如图乙所示．
（1）完成图乙未连接完整的实物图；
（2）如图乙，小明先将R1的滑片移至最左端，调节R2使电压表示数为2V，记录电流表的示数；之后将R1的滑片向右移动，依次使滑动变阻器接入电路的长度为滑动变阻器总长度的
，
，
，每次移动R1的滑片后，应向 （填“左”或“右”）移动 （填“R1”或“R2”）的滑片，使电压表示数为 V，并记录各次移动后电流表示数．（3）根据实验数据，小明绘制了电流表的示数I与R1接入电路的长度L的图象如图丙，根据该
图象的变化趋势 得到电压一定时电流与电阻成反比的结论（填“能”或“不能”）．
