难度：
使用次数：204
入库时间：2015-07-18（2015•巴中）如图所示，把带负电荷的橡胶棒靠近悬挂的轻质小球时，发现轻质小球被推开，说明轻质小球带 电荷，还说明力可以改变物体的 ．
-
难度：
使用次数：195
入库时间：2015-07-18

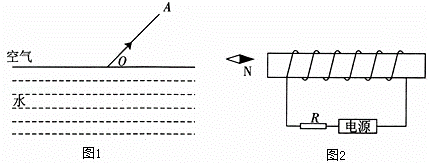

（2015•巴中）（1）如图1所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．
（2）根据图2中小磁针静止时的指向，请在图中标出螺线管的S极和电源的正极．
-
难度：
使用次数：198
入库时间：2015-07-18
（2015•巴中）如图所示是“探究不同物质吸热能力”的实验，将质量相等的煤油和水分别装在两个相同的烧杯中，并测出煤油和水的初温，然后用两个相同的酒精灯加热，每隔2min记录一次温度．实验记录如下表所示：
加热时间/min
0
2
4
6
8
温度/℃
煤油
20
25
29
34
38
水
20
22
24
26
28
（1）实验中选用相同的酒精灯加热，可以认为相同时间内水和煤油 相同．
（2）由记录表可知，对于质量相等的煤油和水：吸收相等热量，升温较快的是 ；若使两者升高相同的温度，则 吸收的热量较多．由此得出物质的吸热能力与物质的种类有关．
-
难度：
使用次数：153
入库时间：2015-07-18
（2015•巴中）在探究液体压强的实验中，进行了如图所示的操作：
（1）实验中，探究液体压强的工具是 ．
（2）由丙、丁两图进行实验对比，得出液体压强与盛液体的容器形状 （选填“有关”或“无关”）．
（3）甲、乙两图是探究液体压强与 的
关系，结论是： ．（4）要探究液体压强与密度的关系，应选用 两图进行对比．
（5）在图乙中，固定金属盒的橡皮膜在水中的深度，使金属盒处于向上、向下、向左、向右等方位时，两玻璃管中液面高度差不变，说明了在液体内部同一深度处，液体向各个方向的压强大小 ．
-
难度：
使用次数：228
入库时间：2015-07-18

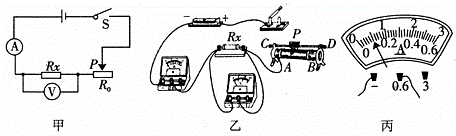

（2015•巴中）如图所示，小明同学在“测未知电阻Rx”的实验中．
（1）连接电路时，开关应 ．请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整．
（2）闭合开关前，图乙中滑动变阻器的滑片P应位于 （填“A”或“B”）端．
（3）闭合开关后，发现电流表指针几乎不动，电压表示数约为电源电压，故障的原因是 （选填“Rx短路”或“Rx断路”）．
（4）排除故障后，小明通过实验得到数据如下表所示，其中第1次实验的电流表示数如图丙所示，为 A，则所测电阻Rx的值是 Ω．
实验序号
1
2
3
电阻R/Ω
电压U/V
1.0
1.5
2.0
电流I/A
0.15
