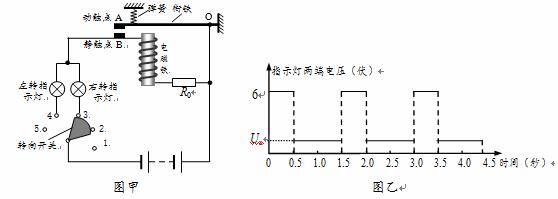

入库时间：2015-07-18某兴趣小组设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，该指示灯会亮、暗（微弱发光）交替闪烁发光。电路中电源电压恒为6伏，指示灯的规格为“6V 3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。
(1)若让左转、右转指示灯同时工作，转向开关应与触点 ▲ 接通。（选填“1和2”、“2和3”、“3和4”或“4和5”）
(2)当转向开关与触点“2和3”接通时，右转指示灯两端实际电压变化规律如图乙所示。已知当右转指示灯微弱发光时，其两端实际电压为Ux，消耗的实际功率为额定功率的
。求：①右转指示灯闪烁交替工作30秒消耗的电能。
②定值电阻R0的阻值。（指示灯的电阻不变）
