难度：
使用次数：128
入库时间：2015-07-16按照题目要求作图：
（1）一物块静止在如图甲所示的斜面上，请画出物块所受重力和物块对斜面压力的示意图．
（2）如图乙所示是三个相同的容器A、B、C．当分别倒入水、酒精、浓盐水后，容器底部受到的压强相等，请在图中画出液面的大致位置．（已知ρ盐水>ρ水>ρ酒精）
（3）杠
杆OA可绕O点转动，受力情况如图丙所示．请作出力F的力臂L．
甲 乙 丙
-
难度：
使用次数：118
入库时间：2015-07-16
2014年9月1日，160辆崭新的“长鼻子”校车在盐都区农村学校全面投入使用．如图所示，一辆校车载满学生后总质量为6t，则该车对水平路面的压力为多少？规定车辆对地面的压强不得超过7×105Pa，假设每只轮胎与地面的接触面积恒为0.03m2，则该车能否安全行驶？(g取10N/kg)
-
难度：
使用次数：102
入库时间：2015-07-16
如图所示，用固定在墙上的三角支架ABC放置空调室外机．如果A处螺钉松脱，则支架会绕C点倾翻．已知AB长40cm，AC长30cm．室外机的重力为300N，正好处在AB中点处.
（1）求A处螺钉的水平拉力为多少N（支架重力不计）．
（2）为了安全，
对室外机在AB上安装的位置有什么要求．
-
难度：
使用次数：140
入库时间：2015-07-16

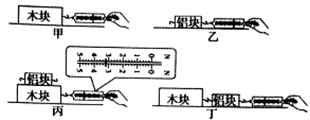

小王同学用下列器材研究“影响滑动摩擦力大小的因素”：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只．如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动．
（1）四次实验中，滑动摩擦力与拉力都是一对 ▲ （平衡力/相互作用力），图丙中，弹簧测力计示数为 ▲ N，木块受到的摩擦力大小为 ▲ N，铝块受到的摩擦力大小为 ▲ N．
（2）分析 ▲ 两次实验，可得出：在接触面粗糙程度相同时，滑动摩擦力大小与压力有关．
（3）图乙与图丁中铝块受到的摩擦力大小 ▲ ．（相等/不相等/不确定）
-
难度：
使用次数：190
入库时间：2015-07-16
小明利用标有最大刻度值2.5mL的一次性注射器等器材，对大气压的值进行测量，其实验步骤如下：
a．先让注射器吸入少量水，然后将 ▲ 推至注射器底端，当注射器的小孔充满水后，再用橡皮帽封住注射器的小孔．
b．用细绳拴住注射器活塞颈部，使绳另一端与弹簧
测力计挂钩相连，然后水平向右慢慢地拉动注射器筒，如图所示．当注射器中的活塞 ▲ 时，记下弹簧测力计的示数为7.5N．c．测出注射器全部刻度的长度为4cm．
d．根据测量数据．算出大气压的值．
(1)实验所用的器材为：注射器、弹簧测力计、细绳、橡皮帽、水和 ▲ ．
(2)此注射器活塞的横截面积是 ▲ cm2．根据实验数据计算出大气压强是 ▲ Pa．
(3)小明发现，同学们在做此实验时测得的大气压值误差较大，对此小明与同学找出了下列可能的原因：
①橡皮帽封住的注射器小孔中有残余气体
； ②活塞与注射器筒壁间有摩擦；③弹簧测力计的示数没有读准； ④活塞与注射器筒壁不完全密封．
上述原因一定会使测量值小于真实值的是 ▲ ．
A．①③ B．①④ C．②③ D．②④．
