入库时间：2015-07-11在“探究水沸腾时温度变化的特点”的实验中：

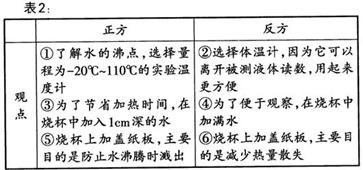

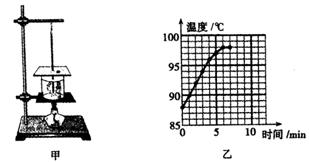

(1)实验前，同学们就器材的选取进行了讨论，正方和反方提出了许多观点，小明把他们的观点整理记录如表2，其中合理的是：_____________和_____________ 。(填序号)(2)小明安装的实验器材如图甲所示。 用酒精灯给水加热，当温度达到88℃时开始记录数据。在看到水沸腾现象后，小明就熄灭了酒精灯，然后根据实验数据绘制了水沸腾时温度与时间关系的图象，如图乙所示。由图可得水的沸点为_____________℃。
(3)在评估与交流环节，同学们认为小明的实验仍存在不足，并对水沸腾后小明还应进行的实验操作提出了一些建议，其中正确的是
A．调大酒精灯火焰，继续加热直到水温达到100℃
B．撤掉烧杯上的纸板，继续加热直到水温达到100℃
C．撤去酒精灯，继续观察温度计的示数，记录数据
D．继续用酒精灯加热几分钟，观察温度计的示数，记录数据
-
难度：
使用次数：73
入库时间：2015-07-11
在研究平面镜成像特点的实验中，小明将
玻璃板竖直放在水平桌面的白纸上，沿玻璃板在纸上画一条直线MN，取两枚相同的棋子E和F。(1)小明将棋子E放在玻璃板前，移动玻璃板后面的棋子F，直到它看上去与棋子E的像完全重合，如图15甲所示。
(2)为了让坐在右侧的小亮也看到棋子E的像，小明把玻璃板沿直线MN向右移动了一段距离，在此过程中，棋子E的像________ (填“会”或“不会”)向右平移。请你在图乙所示的俯视图中，利用平面镜成像的特点，画出小亮看到棋子E的像的光路图。(D点为小亮眼睛所在位置)

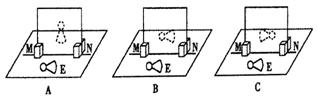

(3)小明拿走棋子F，再将棋子E横放，这时他看到的应该是图中的________种情形。
-
难度：
使用次数：117
入库时间：2015-07-11

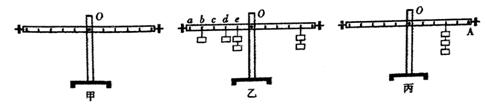

如图甲是“探究杠杆的平衡条件”的实验装置：
(1)调节螺母使杠杆在水
平位置平衡时，应确保杠杆上_______ (填“悬挂”或“不悬挂”)钩码。(2)如图乙所示杠杆处于平衡状态， 若不改变O点右侧钩码的数目和位置，将O点左侧的所有钩码都挂在字母_______的下方，仍可实现杠杆在水平位置平衡。
(3)如图丙所示要使杠杆在图示位置平衡，请你在杠杆上的A点画出所施加的最小力F的示意图及其力臂L。
-
难度：
使用次数：89
入库时间：2015-07-11
在测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各1个，开关2个，滑动变阻器

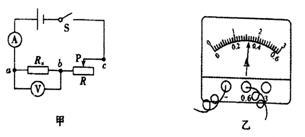

1只，待测电阻2个，导线若干。(1)图甲是实验的电路图。小明按照电路图连接电路时，开关应_______。
①闭合开关S后，小明发现电流表和电压表的指针均不动。他断开开关S，检查线路连接无误后，把电压表与b点相连的那根导线改接到c点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转。若电路中只有一处故障，则故障是_______。
②排除故障后，正确连接电路，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1．6V时，电流表的示数如图乙所示，则电路中的电流为_______A，RX=_______。
(2)实验时某小组同学想利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻RY的测量。如图19所示是他们按照设计想法连接的部分实验电路。
①请你依据下面的实验步骤，用笔画线代替导线，将实验电路连接完整。(只添加一条导线) 。
实验步骤： A．开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；
B．保持滑片P位置不动，只闭合开关S1时，读取电流表的示数为I1；
C．再闭合开关S2时，读取电流表的示数为I2 (I2> I1)。
②请你用I1、I2和R0表示RY，则RY=____
__。
-
难度：
使用次数：129
入库时间：2015-07-11
小明家购买新房后，进行了装修。
(1)为了起居方便，卧室的照明灯用两个开关进行控制，开关S1安装在进门处，开关S2安装在床头旁，按下其中任意一个开关都可以控制这盏灯。图中S1、S2均为单刀双掷开关，可分别与上下两根导线连接(如：)。在如图20所示的电路中，既能满足上述要求，又符合安全用电原则的是______。
(2)人们常用绿色植物清除新房中的有害气体。为防止植物放在干燥的新房中因缺水而枯死，爸爸将花盆放在装有水的盆中，并用塑料薄膜把叶子以下的部位连同水盆一起罩住。半个月后，小明再次来到新房，惊喜地发现植物长得很好，盆里还剩有一些水，而且可以看到塑料薄膜的内壁上有很多细小的水珠，如图所示。请结合物理知识回答：
①在盆上罩塑料薄膜的好处：____________________________________。②水珠的形成经由的两种物态变化：
________________________。(3)爸爸想在客厅的竖直墙壁上悬挂一幅全家福相框，相框的上端有两个挂钩。小明在墙上钉了第一根钉子A，确定了左侧挂钩悬挂的位置，如图22所示。之后他们发现若想把相框悬挂端正，确定第二根钉子B(右侧挂钩)的位置比较困难，为此爸爸和小明各自提出了一种解决方案，请你把方案中的空白处补充完整。21世纪教育网版权
[爸爸的方案]利用重力的方向总是竖直向下的知识。他将一块橡皮挂在细线的一端，做成一个简易的铅垂线。
步骤1：手拿铅垂线靠近相框的一侧；
步骤2：调整相框的位置，直至__________________，此时右侧挂钩处即为钉子B的位置。
[小明的方案]利用连通器原理。他找来一根透明的长软管，注入适量的水，做成一个连通器。
步骤1：让连通器软管一侧的水面__________________；
步骤2：调整相框的位置，________________________，此时右侧挂钩处即为钉子B的位置。
