难度：
使用次数：195

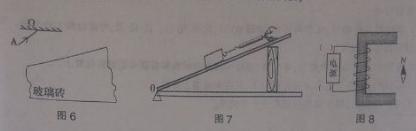

入库时间：2015-07-11（1）如图6所示，一束光线AO经平面镜反射后，照射到楔形玻璃砖表面，再穿过楔形玻璃砖。请画出光路图（注意标出法线）。
（2）如图7所示，用沿斜面向上2N的拉力，把重为5N的物体匀速拉到高处，请画出拉力的示意图和物体重力对支点O的力臂。
（3）如图8所示，根据小磁针的指向在括号内标出电源的正负极。
-
难度：
使用次数：152
入库时间：2015-07-11
小强同学做“凸透镜成像规律”的分组实验时，若凸透镜的焦距是10cm，固定在光具座上位置不动，移动烛焰与光屏的位置，烛焰恰好在光屏上成清晰的像，实验操作规范，如图9所示：
（1）此时成像的原理与 （选填“放大镜”“投影仪”或“照相机”）相同。
（2）该同学用白纸遮住凸透镜的上半部后，光屏上烛焰的像 （选填“仍然完整”“缺了上半部” 或“缺了下半部”）。
（3）要获得放大的虚像，应将烛焰移到距凸透镜 cm以内。
-
难度：
使用次数：137
入库时间：2015-07-11
小刚同学要测量一块形状不规则金属块的密度。
（1）把天平放在水平桌面上，将游码移到 ，然后调节平衡螺母，使天平平衡。

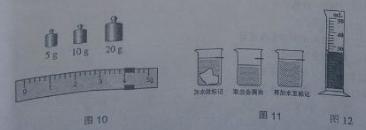

（2）用天平测量金属块的质量。当天平平衡时，放在右盘的砝码和游码位置如图10所示，则金属块的质量为 g。
（3）他发现金属块放不进量筒，改用如图11所示的方法测量金属块的体积，步骤如下：
a、往烧杯中加入适量的水，把金属块浸没，在水面达到的位置上做标记，然后取出金属块。
b、先往量筒中装入40mL的水，然后将量筒中的水慢慢倒入烧杯中，让水面到达标记处，量筒中剩余的水的体积如图12所示，则金属块的体积为 cm3.
（4）计算出金属块的密度为 kg/m3（保留一位小数）。
-
难度：
使用次数：139
入库时间：2015-07-11
甲乙两地相距40km，在甲乙两地之间沿直线假设了

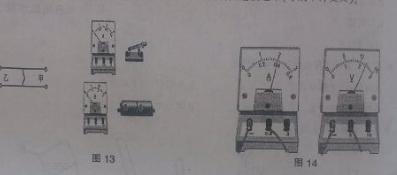

两条输电线。已知每条输电线每千米的电阻为0.2Ω，现输电线在某处发生了短路，为确定短路位置检修员在甲地把电压表、电流表、电源、开关和甲地输电线的两端接成“伏安法测电阻”的电路进行测量。（1）请你用笔
画线代替导线，把如图13所示的实物图连接起来（导线不许交叉）。（2）测量时电压表、电流表的示数如图14所示，则电流表示数为 A，电压表示数为 V。
（3）短路位置离甲地的距离约为 km。
-
难度：
使用次数：130
入库时间：2015-07-11
阅读短文，回答问题：
从火车到火箭
生产的发展需要强大的动力。17世纪，人类发明了热机。最早的热机是蒸汽机。在锅炉里把水烧成水蒸气，水蒸气在气缸里推动活塞做功。原始的蒸汽机不便于使用……
交通运输的发展迫切需要轻便的热机。于是，内燃机应运而生。内燃机分为汽油机、柴油机两大类。汽油机是1876年发明的，柴油机是1892年发明的。内燃机行驶时不需要携带很多的水和煤，不但轻便，效率也提高了……
早期的飞机是由内燃机提供动力的。从上世纪40年代开始，飞机上越来越多的使用喷气发动机，它向后高速喷出气体，从而获得前进的动力。在功率相同时，喷气发动机比内燃机更轻便……
根据材料内容，请在答题卡上回答下列问题：
（1）在功率相同时，蒸汽机、内燃机、喷气发动机的重力依次 （选填“增大”或“减小”）。
（2）在结构上汽油机的顶部是火花塞，柴油机的顶部是 。
（3）汽油机工作过程中燃料的化学能先转化为
内能，内能再转化为 。
