难度：
使用次数：120
入库时间：2015-07-11当光从空气斜射入水中时，在水面发生反射和折射，如图所示，请你画出光的反射线和光的大致折射方向．
-
难度：
使用次数：669
入库时间：2015-07-11
一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．
-
难度：
使用次数：68
入库时间：2015-07-11
如图所示，已知通电螺线管周围的一条磁感线的方向，请标出电源“+”、“﹣”极和螺线管的N、S极．
-
难度：
使用次数：173
入库时间：2015-07-11

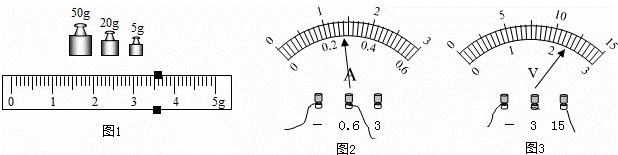

使用弹簧测力计之前，要先校验弹簧测力计的 ，正确使用天平测量某金属块的质量，天平平衡后其后盘的砝码数和游码位置如图所示，则该金属快的质量为 g；如图所示，电流表的示数为 A；如图所示，电压表的示数为 V．
-
难度：
使用次数：93
入库时间：2015-07-11

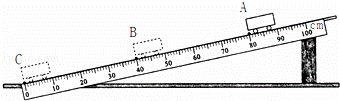

在图所示的斜面上测量小车运动的平均速度，让小车从斜面的A点由静止开始下滑，分别测出小车到达B点和C点的时间，即可测出不同阶段的平均速度，如果测得小车到达B点所用的时间为2s，则AB段的平均速度vAB= m/s；若在测量过程中小车过了A点才开始计时，则测得小车在AC段的平均速度vAC会偏 （选填“大”或“小”）．
