难度：
使用次数：221
入库时间：2015-07-11如图所示，是平面镜反射所形成的光路，图中虚线是法线，请在图中补充画出入射光线，并标出入射角．
-
难度：
使用次数：125
入库时间：2015-07-11
如图所示，请用笔画线表示导线，将图中的电灯、开关接入家庭电路中．
-
难度：
使用次数：57
入库时间：2015-07-11
如图所示是在“探究水的沸腾时温度变化的特点”活动中使用的实验装置．小丽同学负责的实验小组测量了水在加热过程中温度随时间变化情况，并记录有关数据如下表：
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
90
92
94
96
97
98
98
98
98
98
（1）当水沸腾时，观察到烧杯内产生大量气泡并不断上升、大小 （选填“变大”、“变小”、或“不变”）；
（2）在本次实验中，观察到：①水的沸点为 ；②烧杯口有大量的“白气”不断冒出，这些“白气”是 ．
（3）通过实验可得：水在加热过程中，吸收热量，温度 ；沸腾时，吸收热量，温度 ．
-
难度：
使用次数：172
入库时间：2015-07-11
如图所示，为小丽在“研究影响压力作用效果的因素”实验中所选用的器材在水平桌面上进行的实验过程图示．
（1）本实验的科学探究方法是： ；
（2）小
丽为了探究压力作用的效果跟压力大小的关系，应该通过图中的 两次实验进行比较得出结论：为了探究压力作用的效果跟受力面积大小的关系，应该通过图中的 两次实验进行比较得出结论；（3）通过实验小丽得出结论：压力作用的效果不仅跟压力的大小有关，而且跟受力面积有关．小丽的结论 （选填“正确”或“不正确”）
（4）在生活中，书包的背带做得又宽又大，这是利用了： 来减少压力作用的效果；俗话说“磨刀不误砍柴工”所蕴含的物理知识是： 来增加压力作用的效果．
-
难度：
使用次数：159
入库时间：2015-07-11

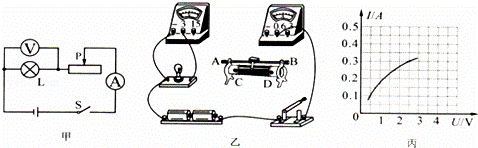

学校实验室新进了一批“2.5V 0.75W”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格．实验员提供了以下器材：待测
小灯泡、铭牌为“10Ω 2A”、“50Ω 1A”的滑动变阻器各一个、电流表、电压表、二节1.5V的干电池、开关、导线．（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路补充完整．
（2）按图连接实物电路图时，开关S应该 ；
（3）正确连接电路后，闭合开关S，小明在实验过程中发现小灯泡两端的电压调节范围小，原因是： ；应换用铭牌为 的滑动变阻器；
（4）小明更换器材后完成实验，应用实验数据作出“U﹣I”关系图象如图丙所示，由图可得小灯泡实测的额定功率为 W，该小灯泡 （选填“符合”或“不符合”）制造规格；
（5）由“U﹣I”关系图象可知，当小灯泡两端的电压为0.5V时，它的电阻是 Ω；进一步分析图象可得小灯泡的电阻随着它 两端电压的升高而升高 （选填“增大”、“减少”或“不变”）．
