入库时间：2015-07-11小明在测量标有“2.5V”字样的小灯泡电功率时：

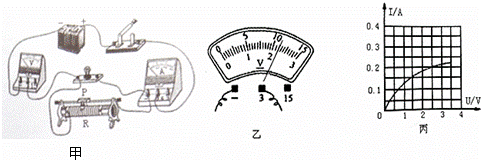

（1）连接实物电路如图甲所示，闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮．经检査，有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线．
（2）如果用干电池做电源，他至少用干电池 节．
（3）闭合开关，移动滑片P到某一点，电压表的示数如图乙所示为 V．若要测量小灯泡的额定功率，应将实物电路中的滑片P向滑动变阻器的 （选填“左”或“右”）端移动，才能使电压表的示数为2.5V．
（4）移动滑片P，记录多组电压表和电流表的示数，并绘制出如图丙所示的I﹣U图象．根据图象信息，可计箅出小灯泡额定功率是 W．
（5）改正实物连接图甲的错误后，该电路还可以用來做其他实验，请你写出其中两个：① ；② ．
-
难度：
使用次数：89
入库时间：2015-07-11
现有水、量杯、石块（足够重）、细绳（质量忽略不计）、待测木块（密度比水的密度ρ水小且不吸水），请你用给出的器材测出木块的密度．
（1）实验步骤：
（2）计算公式（用测出的物理量符号表示）：
