难度：
使用次数：638
入库时间：2015-07-11如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′。
-
难度：
使用次数：429
入库时间：2015-07-11
如图所示，请画出宣传牌所受重力G的示意图，并画出以B为支点宣传牌静止时所受的另一个力F及其力臂L。
-
难度：
使用次数：119
入库时间：2015-07-11
如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器的滑片向左移动时弹簧的长度变短，并标出通电螺线管的N极。
-
难度：
使用次数：102
入库时间：2015-07-11
锤子的锤头变松了，人们常用撞击锤柄下端的方法使锤头紧紧套在锤柄上；也有人用在锤头和锤柄的缝隙中钉入木楔的方法，使锤头紧紧套在锤柄上。请用相关的物理知识解释这两种做法。
-
难度：
使用次数：102
入库时间：2015-07-11

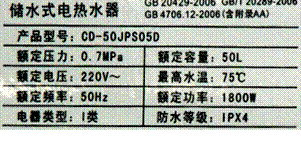

储水式电热水器具有安全、热效率高等优点，深受人们的喜爱。如图所示是其铭牌，当热水器中按额定容量储满15℃的水时，请计算：
⑴ 将水加热到设定的最高温度时水吸收的热量。
⑵ 热水器正常工作，将水加热到设定的最高温度所需的时间。
[水的比热容c＝4.2×103J/(Kg·℃)]
