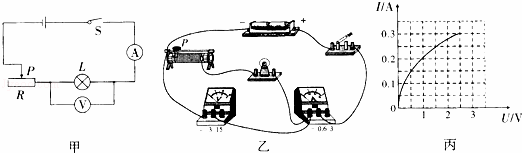

入库时间：2015-07-11（2015•怀化）张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，所选用的电压表有0～3V和0～15V两个量程，小灯泡所标示的额定电压为2.5V．
（1）本实验中电压表他应选用 V量程；
（2）张皓同学按甲图连好电路如图乙所示，闭合开关前，他应将滑片P移到滑动变阻器
的最 （选填“左”或“右”）端；（3）接着检查电路连接，他发现有一根导线连接错了，请你在乙图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（4）改正连接后，他闭合开关，发现灯泡不发光，电流表有示数，电压表示数为0，移动滑动变阻器的滑片P可以改变电流表的示数，那么电路的故障原因是： ；
（5）排除故障后进行实验，他根据实验测得的数据，画出了小灯泡的电流随电压变化的图象如图丙所示，由图象可知小灯泡的额定功率是 W；
（6）由步骤（5）知小灯泡的电流随电压变化的图象不是一条直线，他结合实验过程分析得知，形成的原因是： ．
-
难度：
使用次数：55
入库时间：2015-07-11
（2015•怀化）如图甲所示，已知电源电压恒为4V不变，小灯泡L1标有“2.5V 0.2A”字样，设灯丝的电阻不随温度的变化而变化，求：
（1）灯泡L1正常发光时的功率是多少？
（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为多少？
（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1 （选填“能”或“不能”）正常发光．（注意：此问不要求写出任何推断过程）
-
难度：
使用次数：112
入库时间：2015-07-11
（2015•怀化）如图甲所示，水平桌面上放置底面积为100cm2、质量为500g的圆筒，筒内装有20cm深的某液体．弹簧测力计下悬挂底面积60cm2、高为10cm的圆柱体，从液面逐渐浸入直至完全浸没，弹簧测力计示数F随圆柱体浸入液体的深度h的变化关系如图乙所示：（可以忽略圆筒的厚度，过程中液体始终没有从筒中溢出），g取10N/kg，求：
（1）圆柱体完全浸没时受到液体的浮力是多少？
（2）筒内液体密度是多少？
（3）当圆柱体完全浸没时，圆筒对桌面的压强是多少？
