难度：
使用次数：190
入库时间：2015-07-11（2015•广元）如图所示用来测量电能的仪表，这只电表此时的读数是 kW•h，当电路中只有一只电饭煲接入电路，正常工作0.5h，发现此电能表的转盘转过1500转，则这只电饭煲的额定功率是 W．
-
难度：
使用次数：192
入库时间：2015-07-11

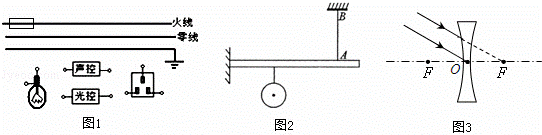

（2015•广元）（1）科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．
（2）在图2中，小球和杠杆都处于静止状态，作出小球所受重力及线AB对杠杆的拉力的示意图．
（3）图3所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线．
-
难度：
使用次数：232
入库时间：2015-07-11
（2015•广元）在探究“凸透镜成像规律”和“平面镜成像特点”的实验中：
（1）图甲所示是探究“凸透镜成像规律”的实验装置，此时光屏上得到了烛焰清晰的 （选填“放大”、“缩小”或“等大”）的实像．
（2）如图乙所示．为了探究“平面镜成像特点”，将凸透镜换成了薄玻璃板．此时调节光屏（未画出）的位置，光屏上 （选填“能”或“不能”）承接到烛焰的像．
-
难度：
使用次数：102
入库时间：2015-07-11
（2015•广元）小英学习液体蒸发知识以后，利用身边的物品设计了一个“比较酒精与水蒸发快慢”的小实验．
【设计并进行实验】
（1）在吸管的中间插入一枚大头针，如图甲所示，把大头针的两端搭在两个纸杯的边沿并使吸管保持水平平衡．
（2）在这两纸杯中分别倒入少许质量相等的酒精与水，取两片相同的纸巾分别浸入酒精与水中；待杯中酒精与水全部被纸巾吸收后，取出湿纸巾分别挂在吸管的两端（如图乙所示），两节纸巾的位置直到吸管恢复平衡．
（3）当酒精与水开始蒸发时仔细观察吸管，如果吸管哪段上翘，就说明哪段的液体蒸发得更 （选填“快”或“慢”）
【交流与评估】
（4）放在吸管两端的湿纸巾，其摊开的面积必须 （选填“相同”或“不同”）
-
难度：
使用次数：53
入库时间：2015-07-11
（2015•广元）某校物理学习小组同学猜想“滑动摩擦力的大小可能与压力大小有关”，于是他们选用了重10N的物体完成了如图1所示的三次实验：
（1）通过比较 两图，可以验证他们的猜想，得出的结论是：
（2）好动脑筋的同学们在甲装置木板右端又垫了一个木块，来“探究斜面的机械效率”．实验前他们分析得出：“由于斜面不是光滑的，沿斜面向上拉物体，必定要克服摩擦做额外功，斜面的机械效率一定受摩擦力影响．然后他们又做了图2所示的实验：在光滑程度一样而倾斜程度不同的斜面上匀速直线拉动物体，设计表格记录实验数据如下：
实验次数 斜面倾斜程度 物重G/N 上升高度h/m 拉力F/N 移动距离s/m 有用功
W有/J 总功
W总/J 机械效率η
1 较缓 5.0 0.10 1.6 0.50 0.50 0.80 63%
2 较陡 5.0 0.15 2.2 0.50 0.75 1.10 68%
3 最陡 5.0 0.25 3.2 0.50 1.25 1.60 78%
①分析表中的数据可得出：斜面越缓越 省 力（选填“省”或“费”）
②对实验数据进行进一步分析，你对斜面机械效率问题可获得的初步结论是： ．
