入库时间：2015-07-09（1）（在图中画出“大粉猫”受到的重力和支持力的示意图（小黑点O表示“大粉猫”的重心）．

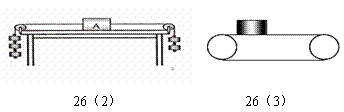

（2）如图所示的A物体处于静止状态，请画出A在水平方向的受力示意图。
（3）如图所示，物体随水平传送带一起向右做匀速直线运动，画出物体所受力的示意图
-
难度：
使用次数：148
入库时间：2015-07-09

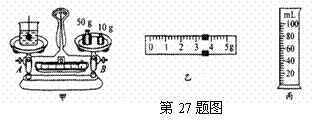

甲图中，未放小球时天平已经平衡。小明将细线吊着的小球浸没入烧杯的水中后，只需将游码从最左端移到图乙所示的位置，天平便又重新平衡，则该球的体积是 cm3。 小明松开手中的细线后，测出的总质量为66.8g, 则该球的密度是 kg/m3．小林同学认为，如果用图丙所示的量筒来测量小球的体积，误差会更小些，你 （选填：“同意”或“不同意”）他的看法，你的理由是 。
-
难度：
使用次数：475
入库时间：2015-07-09
在研究弹簧的伸长与外力的关系实验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的，用记录的外力F与弹簧的伸长量x作出的F－x图线如图所示．
(1)由图可知，该弹簧受到的拉力每增加1N，弹簧的伸长量增加_____cm；
(2)分析图象，你可以得出的结论是_________________________；
(3)该研究在实际中的应用是_______________________________；
(4)该图线不过原点的原因是_______________________________．
-
难度：
使用次数：120
入库时间：2015-07-09

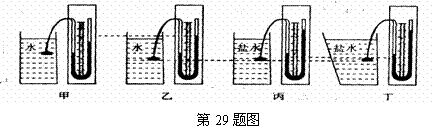

在探究“液体压强跟哪些因素有关”的实验中，进行了如图所示的操作：
(1)甲、乙两图是探究液体压强与液体 的关系．
(2)要探究液体压强与盛液体的容器形状是否有关，应选择丙和丁两图进行对比，结论是： 液体压强与盛液体的容器形状 (选填“有关”或“无关”)．
(3)要探究压强与液体密度的关系，应选用 两个图进行对比．
-
难度：
使用次数：152
入库时间：2015-07-09
小慧用如图所示的装置，探究滑动摩擦力的大小与哪些因素有关．
（1）实验时，小慧将木块放在水平木板上，用弹簧测力计沿 方向拉动木块，并使木块作匀速直线运动．这样做的目的是 ，实验时，小慧记录的部分数据如下表所示．
序号
木块放置情况
木板表面情况
压力／N
弹簧测力计示数／N
1
平放
木板
6
1.2
2
平放
木板
8
1.6
3
平放
木板
10
2.0
4
平放
木板上铺棉布
6
1.8
5
平放
木板上铺毛巾
6
3.0
（2）a．分析序号 三组数据可知：滑动摩擦力的大小与接触面所受的压力有关．滑动摩擦力f大小与接触面所受压力F大小的关系式是 。 b．如要探究滑动摩擦力与接触面的粗糙程度的关系，应选序号为 三组数据进行分析．
（3）小慧在实验时还发现：在木块没有被拉动时，弹簧测力计也有示数，且示数会变化．他请教老师，知道可用F-t图像表示拉力随时间的变化情况．若某次实验开始拉动木块直到木块匀速滑动的F-t图像如图8.1-12所示，其中0～4s木块处于静止状态．分析图像可知：要使木块由静止开始运动，至少要用 N的水平拉力拉木块；如果实验时木块所受的拉力是2N，则下列对木块所处状态的判断，正确的是（ ）
A．静止 B．匀速直线运动 C．静止或匀速直线运动 D．条件不足，无法判断
