难度：
使用次数：122
入库时间：2015-07-05如图所示，甲容器中装有适量的水，容器对水平桌面的压强是P1，水对容器底的压强是P3；将甲图倒放时如乙图（图中没有画出水的位置），容器对水平桌面的压强是P2，水对容器底的压强是P4。则P1 P2；P3 P4。（填“﹥”或“﹦”或“﹤”）
-
难度：
使用次数：114
入库时间：2015-07-05
甲、乙两灯的额定电压均为9V，测得两灯电流与电压变化的关系图像如图所示，当把两灯并联在4V电源上时，甲的电阻是 Ω；电路消耗的总功率为 W。
-
难度：
使用次数：76
入库时间：2015-07-05

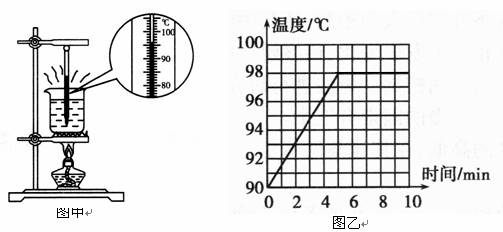

图甲为探究“水沸腾时温度变化特点”的实验装置。当水温上升到90℃时，每隔1分
钟记录一次温度计的示数，直到水沸腾5分钟后，停止记录。
（1）图甲中温度计的示数为 ℃。
（2）图乙是根据实验数据做出的水的温度随时间变化的图像，由图像可知，在当时的条件下，水的沸点是 ℃，你认为造成此结果的原因可能是 ___________________。（回答出一条即可）
（3）由乙图可知水的沸腾过程中特点是 。
（4）在实验过程中，如果加热时间过长的原因可能是 。（回答出一条即可）
-
难度：
使用次数：64
入库时间：2015-07-05

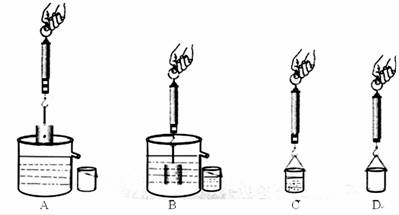

小强为了“探究浮力的大小跟排开的液体所受重力的关系”，做了如下的实验：(弹簧测力计每小格示数为0.5N)
（1）请在A图中画出被测物体所受力的示意图。
（2）你认为更为合理的实验顺序是 。
（3）通过实验你得到的结论是：浸在液体中的物体，所受浮力的大小等于
__________________。
（4）请你根据小强在实验中获得的数据，计算物体的体积是 m3 ；你认为通过本实验获得的数据 （填“能”或“不能”）计算出此物体的密度。
（5）请你指出实验中的注意事项。（说出一条即可） 。
-
难度：
使用次数：96
入库时间：2015-07-05

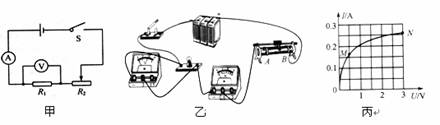

小航和小组的同学完成了下面的实验：
（1）如图甲所示：
（a）在探究“电流与电压关系”的实验中，滑动变阻器除保护电路外，还有 ________________________的作用。
（b）在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向 （选填“左”或“右”）调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于 Ω。
（2）他做完实验后，把定值电阻换成小灯泡，又完成了“测量额定电压是2.5V小灯泡电功率”的实验，如图乙所示，他要连接电路时，发现电流表的指针偏向左侧无刻度处，原因可能是 。解除故障后，正确连接电路，闭合开关，他发现小灯泡过亮，为了完成实验，接下来他的操作是，立即断开开关，把 ____________；再闭合开关，改变滑动变阻器的阻值，记下各组对应的电压表和电流表的示数，并绘制了如图丙所示图像，根据图像可知小灯泡的额定电流是 ；额定功率是 W；灯丝的电阻是 的(填“变化”或“不变”)。
