难度：
使用次数：498
入库时间：2015-07-05在水平桌面上有一个盛有水的容器，木块用细线系住没入水中，如图甲所示。将细线剪断，木块最终漂浮在水面上，且有2/5的体积露出水面，如图乙所示。下列说法正确的是
A．甲、乙两图中，木块受到水的浮力之比是5∶3
B．甲、乙两图中，水对容器底部的压强大小相等
C．甲图中细线对木块的拉力与木块受到的浮力之比是2∶5
D．甲图中容器对水平桌面的压力小于乙图中容器对水平桌面的压力
-
难度：
使用次数：76
入库时间：2015-07-05

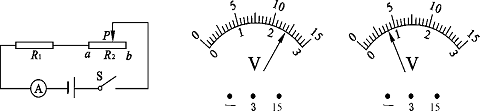

在图甲所示的电路中，R1是定值电阻，R2是规格为 “20 Ω 3 A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出）。电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端。当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8 A，电压表示数如图丙所示（电压表选用的量程与乙图不同）。下列说法正确的是扬州大学附属中学东部分校姜雪峰编制 A．电压表并联在R2两端 B．电源电压是9 V
C．R1的阻值是5 Ω D．R1消耗的最大功率是28.8W
甲 乙 丙 -
难度：
使用次数：81
入库时间：2015-07-05

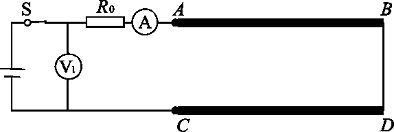

在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。他们用AB、CD两根长为L的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r。如图24所示，在左侧安装检测电路，其中R0为保护电阻，右侧用导线连接。线路无故障时，电压表V1示数为U，电流表示数为I。扬州大学附属中学东部分校姜雪峰编制
（1）若检测电路中电流表示数为0，电压表V1示数为U，表明输电线故障为 ▲ 。
（2）若检测电路中电流表示数大于I，电压表V1示数为U，表明输电线可能出现短路或形成间隙电阻。如图25所示，小组在AB、CD之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻Rx模拟输电线之间形成间隙电阻，在右侧连接电压表V2。若输电线短路，则电压表V2示数 ▲ ；若输电线之间形成间隙电阻，则电压表V2示数 ▲ 。
（3）在图中，若输电线的故障是短路，电流表的示数为I1，电压表V1的示数为U，则故障处与A端的距离为 ▲ （用r、I1、U、R0表示）。
-
难度：
使用次数：613
入库时间：2015-07-05

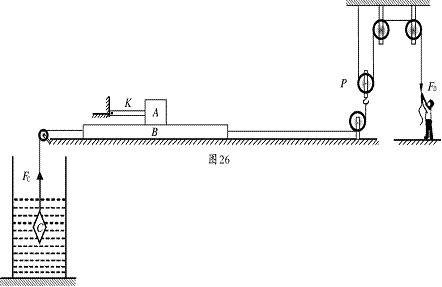

如图所示，轻质硬杆K左侧与墙体相连（可自由转动，不能水平移动），右侧与A固定；长方体滑块B置于光滑水平地面上，A与B的接触面粗糙程度不变，A、B间的滑动摩擦力大小为f；人的重力为G人，与地面的接触面积为S人；动滑轮P的重力为G。
0 ~ 2 s
4 ~ 6 s
8 ~ 10 s
A
相对地面静止
相对地面静止
相对地面静止
B
向左匀速直线运动
向右匀速直线运动
向右匀速直线运动
C
浸没在水中，
以 2cm/s 速度匀速下降
浸没在水中，
以 4cm/s 速度匀速上升
在空中，
以 6cm/s 速度匀速上升
以2cm/s速度匀速下降 以4cm/s速度匀速上升 以6cm/s速度匀速上升在拉动过程中选取了三段时间，用表格记录了A、B、C的运动状态，图甲记录了绳对C竖直向上的拉力FC，图乙记录了人对绳竖直向下的拉力FD。
甲 乙
在拉动过程中，B足够长，A始终没有掉下；C受水的阻力、C露出水面后表面附着的水的质量忽略不计；运动中空气阻力不计；细绳的质量、滑轮与轴的摩擦忽略不计；绳或竖直或水平，不可伸缩且长度足够。求：（1）在4 ~ 6 s内，杆K对A作用力的方向，并简述理由。扬州大学附属中学东部分校姜雪峰编制
（2）在0 ~ 2 s内，人对地面的压强p人为多少？（用字母F、f、S人、G、 G人表示）
在4 ~ 6 s内人对地面的压强比0 ~ 2 s减小了多少？（用字母f、S人表示）
（3）若C的重力GC=40N， F3= 2 F1， 且 F3′∶F2′∶F1′= 3∶2∶1，则C在0 ~ 2 s内所受的浮力为多少？人在8 ~ 10 s内做功的功率为多少？
