难度：
使用次数：74
入库时间：2015-07-05指南针是我国古代四大发明之一，其实质就是一个小磁针，它有N、S两极，使用时指南的那端是 ▲ 极。指南针能够指南北是因为地球周围的空间存在着 ▲ 。
-
难度：
使用次数：189
入库时间：2015-07-05
如图所示，是晨晨同学探究焦耳定律的部分实验装置。已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝联在电路。若电路中的电流为0.3A，则甲电阻丝在1 min内产生的热量为 ▲ J。
-
难度：
使用次数：131
入库时间：2015-07-05

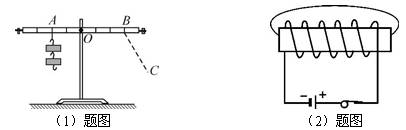

（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图所示。请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂。
（2）如图所示，开关闭合。①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向。
-
难度：
使用次数：128
入库时间：2015-07-05
小海同学在学习了液压技术后，饶有兴趣地对汽车升降台进行了观察，他发现升降台下方的关键部件是液压杆，如图所示。他查阅图相关资料后，了解到液压杆内部液体工作压强一般在10 MPa以上，1 MPa =106Pa。小海编制了下面的计算题，请大家一起来完成。扬州大学附属中学东部分校姜雪峰编制
（1）当50 MPa的压强作用于面积为40 cm2的活塞上时，求压力大小。
（2）汽车总质量是1800 kg，升降台匀速地将其竖直向上抬升6m，求升降台对汽车所做的功。（g=10 N/kg）
-
难度：
使用次数：110
入库时间：2015-07-05
现有一个小灯泡和两个相同的定值电阻，小灯泡的额定电压为2.5 V，额定电流为0.35 A，小灯泡和定值电阻的I–U图像如图所示。求：
（1）将小灯泡接入电路，电路电流为0.2 A，小灯泡实际功率为多少？
（2）将两个定值电阻并联后接在电压为2.5V的电源两端，工作0.5小时，共消耗多少电能？
