难度：
使用次数：88
入库时间：2015-07-05如图15所示，物体A在光滑斜面上自由滑下，请画出物体A所受重力的示意图．
-
难度：
使用次数：92
入库时间：2015-07-05
如图16所示，商场中，以为卖微波炉的售货员和以为顾客产生了不同意见，售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”，他们各自是从什么角度说的？请你用科学术语说明微波炉一开就“烧保险”的原因．
-
难度：
使用次数：75
入库时间：2015-07-05
图17是“探究光的反射规律”的实验装置．
（1）白纸的主要作用是什么？
（2）实验中，放置平面镜和白纸的顺序是：先把一个小平面镜竖直立在一块长方形木板上，然后把一张白纸平铺在木板上，使白纸边缘紧贴平面镜放置，而不是先放白纸再把平面镜竖直立在白纸上，这样做的好处是什么？
-
难度：
使用次数：113
入库时间：2015-07-05
在“观察水的沸腾”实验中，实验装置如图18所示．
（1）实验过程中温度计示数是怎样变化的？
（2）实验过程中发现，从给水加热到水开沸腾的时间过长，为了缩短加热时间，请你提出两条建议
-
难度：
使用次数：190
入库时间：2015-07-05

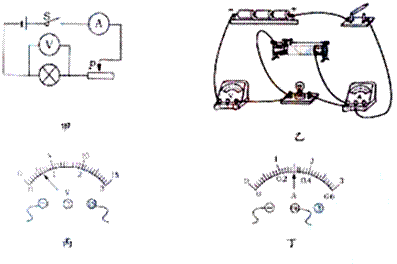

如图19甲是“测量小灯泡的电功率”的电路图
（1）图乙是小红同学对照电路图连接的实物图，闭合开关，两电表的示数情况怎样？
（2）同组的小明检查后发现，只需改变一处导线的接法，便可以正确连接电路进行实验，请你在相应图中将这根导线用“×”标注出来，然后用笔划线代替导线，重新连接这根导线．
（3）正确连接电路后，在某次测量中，电流表、电压表读数如图丙和如图丁所示，则小灯泡的电功率是多少？
图19
