难度：
使用次数：90
入库时间：2015-07-04如图I所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图2所示。已知定值电阻R0= 20Ω，则电源电压U= ▲ V．图2中坐标值I1= ▲ A．当电流表示数1= 0.4A时，R0与R消耗的电功率之比为 ▲ 。
-
难度：
使用次数：146
入库时间：2015-07-04

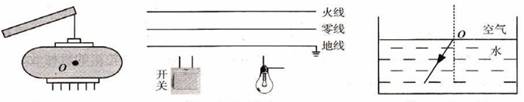

请按题目要求作答：
(1)如图所示，灯笼用细线悬挂，处于静止状态请画出它所受重力和拉力的示意图；
(2)如图所示，请将开关和灯泡正确连入家庭电路；
(3)当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。
(1)题图 (2)题图 (3)题图
-
难度：
使用次数：80
入库时间：2015-07-04
小军在综合实践活动中，利用天平（砝码）、量筒、烧杯和细线等器材，对某种合金和水进行了探究
(1)小军首先对该种合金材料制成的不同合金块进行探究．
①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，则应将平衡螺母向 ▲ （选填“左”或“右”）端调节；
②图2是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为 ▲ g；
③图3是他用量筒测最②中合金块体积的情景，则该合金块的体积是 ▲ cm3；
④换用大小不同的合金块，重复上述测量。他得到不同合金块的质量与体积的关系图像如图4所示．由图像可知，合金块的质量与体积成 ▲ 比；
⑤通过上述探究，若合金块的体积为l0cm3，则它的质量m= ▲ g；
(2)小军接着对水进行探究，描绘出质量与体积的关系图线如图5中甲所示．他分析后发现，由于误将烧杯和水的总质量当作了水的质量，导致图线甲未经过坐标原点．由此推断：水的质量与体积的关系图线应是 ▲ （选填图5中“乙”、“丙”或“丁”）
图1 图2 图3 图4 图5
-
难度：
使用次数：87
入库时间：2015-07-04

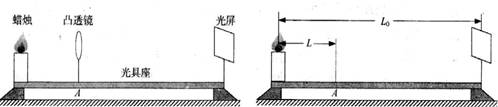

某同学利用图示装置来研究凸透镜成像
(1)实验的，应调整烛焰、凸透镜和光屏三者的中心在 ▲ ；
(2)如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是 ▲ （选填“正立”或“倒立”）的像，蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的 ▲ 方：
(3)在保持(2)中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出）．光屏上再次成清晰的像，成的是 ▲ （选填“放大”、“缩小”或“等大”）的像：
(4)在上述探究括动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为/L，如图2所示．则该透镜焦距f ▲ L（选填“>”、“<”或“=”）．透镜先后两次所在位置A、B之间的距离s= ▲ （用/L0、L表示）。
图I 图2
-
难度：
使用次数：55
入库时间：2015-07-04

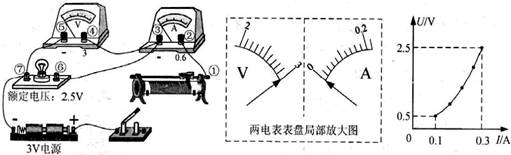

小明用如图1所示电路来测量小灯泡的电功率（部分实验器材的规格已标明）
(1)请用笔画线代替导线将图l中滑动变阻器连入电路，使之接人电路的阻值最大；
(2)实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱 ▲ 间（填接线柱的数字编号）出现了 ▲ （选填“短路”或“断路”）；
(3)故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U-I图像如图3所示，则小灯泡的额定功率是 ▲ w，所用滑动变阻器的规格是下列四个选项中的 ▲ （选填选项前字母）：
A“5Ω 2A” B“15Ω 2A” C“25Ω 2A” D“30Ω 2A”
(4)在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1 ▲ △R2（选填“>”、“<”或“=”），你的理由是： ▲ 。
图l 图2 图3
