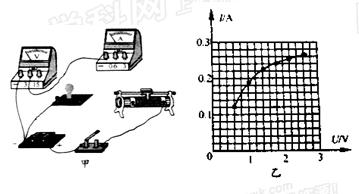

入库时间：2015-07-03在“测量小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A）、开关和导线。如图甲所示是小明没有连接完整的电路
（1） 请你用笔画线代替导线，将电路连接完整。
（2） 正确连接电路或闭合开关，发现电压表有示数，电流表的示数几乎为零，灯泡不发光，导致这一现象的原因可能是_________
（3） 排除故障后，小明通过正确的操作，得到多组I、U数据，作出如图乙所示的I—U图像，由图可知，灯泡两端的电压为2.5V时，通过灯泡的电流为_________A,灯泡的额定功率为_________W;灯泡的电阻随电压的增加而_________（选填“增大”或“减小”），导致灯泡电阻变化的主要因素是_________。
（4） 根据（1）问中连接好的电路，排除（2）问中的故障，移动变阻器滑片，能否实现灯泡两端的电压从零连续变化到2.5V？答：______（选填“能”或者“不能”），其理由是：________________________________
