难度：
使用次数：349
入库时间：2015-07-02如图是某摄影师抓拍的一滴水珠下落到水面瞬间的照片。水珠后方的人通过水珠成________、缩小的实像，此时水珠相当于________镜；水珠在水中所成的像是________像（选填“虚”或“实”），此时水面相当于________镜。
-
难度：
使用次数：98
入库时间：2015-07-02

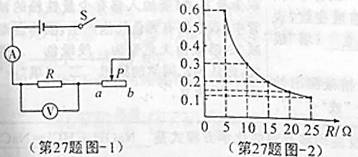

图-1是小强“探究通过导体的电流与电阻的关系”的实验电路（电源电压保持不变），图-2是他依据测得的实验数据绘制的电流I随电阻R变化的图像。由图像可知R两端的电压为_______V;当R的电阻由10Ω更换为15欧时，闭合开关后，为使R两端的电压________（选填“改变”或“不变”），滑动变阻器的滑片应向______（选填“a”或“b”）端滑动。
-
难度：
使用次数：84
入库时间：2015-07-02
如图所示为一种温度自动报警器的原理图。图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生________，电铃响起，发出报警信号，电磁铁的a端为______极。若将温度计上端的金属丝向下调整，则报警温度将________（选填“升高”或“降低”）。
-
难度：
使用次数：112
入库时间：2015-07-02

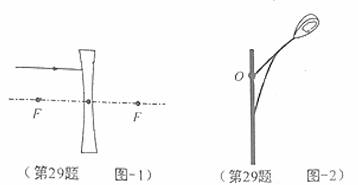

⑴请在图-1中画出入射光线经凹透镜后的折射光线。
⑵如图-2，O为支点，请画出路灯所受重力G的示意图及其力臂l。
-
难度：
使用次数：189
入库时间：2015-07-02

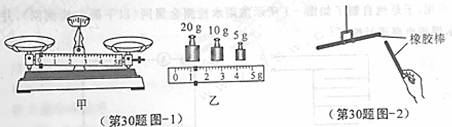

⑴如图-1甲所示，用放置在水平台面上的天平衡量物体质量时，要使天平横梁水平平衡，应将平衡螺母向______（选填“左”或“右”）调节。图-1乙所示为正确测量物体质量后所用砝码的规格和标尺上游码的位置，则该物体的质量为_____g。
⑵如图-2所示，当两根用毛皮摩擦过的硬橡胶棒相互靠近时，二者相互________。此时橡胶棒所带电荷是_______电荷。
