难度：
使用次数：156

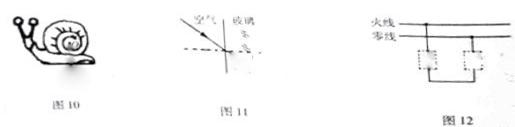

入库时间：2015-07-02（1）请在图10中画出蜗牛所受重力的示意图；
（2）请在图11中大致画出折射光线；
（3）请在图12的方框中正确填入开关和
灯泡的符号。
-
难度：
使用次数：187
入库时间：2015-07-02
在探究影响滑动摩擦力大小的因素实验中，如图13所示，必须沿 方向拉动木块做匀速直线运动，此时，木块受到的摩擦力与 力是一对平衡
力，大小为 N．
-
难度：
使用次数：192
入库时间：2015-07-02
图14是探究平面镜成像特点的实验装置。实验室有茶色玻璃板和透明玻璃板，应选择 来代替平面镜；选择两支相同的蜡烛，是为了比较像与物体的 关系；多次改变蜡烛A的位置，是为了比较像与物体到镜面的 关系。
-
难度：
使用次数：104
入库时间：2015-07-02
在探究水的沸腾实验中，小丽绘制出的水温随时间变化的图像如图15所示。分析图象可知；水的沸点是 ℃，水面上方的气压 标准大气压。为了探究水在沸腾过程中是否需要吸热，应该 ，再观察水是否沸腾。
-
难度：
使用次数：198
入库时间：2015-07-02
在测额定电压为2.2V小灯泡的额定功率实验中，电源电压为4.5V
（1）如图16所示，闭合开关前，应将滑片移到滑动变阻器的 端；
（2）闭合开关后，移到滑片，使小灯泡正常发光，此时电流表的示 数为0.3A，则小灯泡的额定功率为 W；
（3）继续移动滑片，小灯泡变亮后熄灭，发现电压表有示数，电流表的示数几乎为零，故障原因是 。
