难度：
使用次数：146
入库时间：2015-07-01（2015•荆州）如图电路，电源电压不变，R1为定值电阻．闭合开关S，雨林将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是 Ω；滑动变阻器的滑片P在中点时，电流表的示数为 A．
-
难度：
使用次数：109
入库时间：2015-07-01
（2015•荆州）艺馨利用如图所示的装置进行探究“平面镜成像特点”的实验．实验步骤如下：
（1）将一块薄玻璃板竖直立在铺有白纸的水平桌面上；
（2）取两支相同的蜡烛A和蜡烛B，点燃玻璃板前的蜡烛A，并移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板后所成的像完全重合，并用笔在白纸上标记出蜡烛A和蜡烛B的位置；
（3）多次改变蜡烛A的位置，重复前面的步骤；
（4）用刻度尺分别测量蜡烛A和蜡烛B到玻璃板的距离．
在此实验中：
①我们选用玻璃板代替平面镜的目的是： ；
②我们选取两支相同的蜡烛是为了比较像与物的 关系；
③实验中多次改变蜡烛A的位置，重复进行实验的目的是： ；
④如果实验中采用厚玻璃板，观测到蜡烛A通过玻璃板在不同位置成了两个清晰的像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为 cm．
-
难度：
使用次数：130
入库时间：2015-07-01

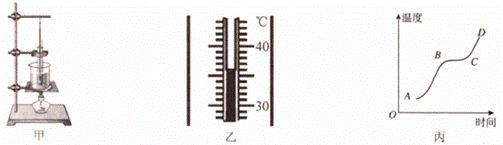

（2015•荆州）俊杰同学用图甲的实验装置探究“某固体熔化时温度的变化规律”．
（1）加热过程中某一时刻温度计的示数如图乙所示，读数为 ℃；
（2）根据实验数据，俊杰绘出了熔化图象丙，由图象可知，此固体是 （选填“晶体”或“非晶体”），物体在熔化过程中内能 （选填“增大”、“减小”或“不变”），温度 （选填“升高”、“降低”或“不变”），CD段物体处于 态．
-
难度：
使用次数：180
入库时间：2015-07-01

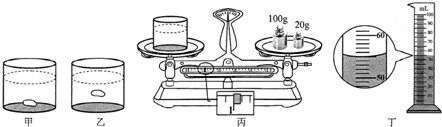

（2015•荆州）张胜同学到楚王墓景区游玩，在景区他捡到一个形状不规则、不溶于水的物体，在实验室他进行了如下操作．
（1）他将该物体放入装有适量水的透明玻璃杯中，发现物体下沉至杯底，如图（甲），说明该物体的密度 水的密度，物体对杯底的压力 物体的重力（以上两空选填“大于”、“等于”或“小于”）；
（2）张胜往杯中逐渐加盐并搅拌，直至观察到待测到物体悬浮，随即停止加盐，如图（乙）；
（3）张胜取出待测物体，用调好的天平测杯子和盐水的总质量，如图（丙），天平的读数为 g；
（4）将玻璃杯中的盐水全部倒入量筒，如图（丁），量筒内盐水的体积为 mL；
（5）事先张胜用天平测出了空玻璃杯的质量为63.8g，通过以上实验，可以得到待测物体的密度为 kg/m3．
-
难度：
使用次数：118
入库时间：2015-07-01

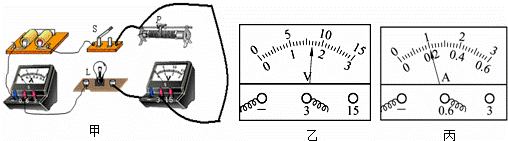

（2015•荆州）康康进行“测定小灯泡的电阻”的实验时，他已连接好了部分电路，如图所示．已知电源电压为3V且保持不变，小灯泡的额定电压为2.5V，请你接着完成下列步骤：
（1）电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，电压表的示数变大）；
（2）实验前，连接电路时开关S应当处于 状态；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，为了测量小灯泡正常发光时的电阻，应将滑片P向 端移动（选填“左”或“右”）；
（3）当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为 A，此时小灯泡的电阻是 Ω．
