难度：
使用次数：199
入库时间：2015-06-30（1）一束光线从空气中斜射入玻璃砖（如图）。请在图中画出进入玻璃的折射光线。
（2）如图，在图中画出被投出去的篮球受到重力的示意图。
-
难度：
使用次数：145
入库时间：2015-06-30
小明同学在做“探究平面镜成像的特点”的实验时，想起了走过教学大楼门厅内的大平面镜时的情景：靠近镜子时，感觉自己的像变大了，远离镜子时感觉像变小了。自己的感觉对吗？在老师和同学们的帮助下小时进行了实验探究。小时所用的实验装置如图所示（其中的透明玻璃板作为平面镜）。主要实验步骤如下：
（1）在玻璃板前面放置一支点燃的蜡烛A，在玻璃板后面移动一支没有点燃的相同的蜡烛B。当把蜡烛B移动到某一位置的时候，发现蜡烛B与蜡烛A的像重合，测量并记录此时物、像和玻璃板之间的位置关系。
（2）多次改变蜡烛A到平面镜的距离，在平面镜后移动蜡烛B，发现总能找到一个对应位置，在镜前从不同角度观察，蜡烛B与蜡烛A的像均重合，测量并记录每次实验的相关数据。
请根据以上叙述回答下列问题：
①根据以上实验步骤可知，能验证小明感觉的是步骤 （选填（1）或（2））；
②“探究平面镜成像的特点”实验得到的结论是：平面镜所成像的大小与 ，像和物体到平面镜的距离 ，像和物体的连线与镜面 。
③若用光屏代替蜡烛B，在玻璃板后面观察光屏，将 （选填“能”或“不能”）观察到蜡烛A的像，说明所成的是 像（选填“虚”或“实”）。
-
难度：
使用次数：179
入库时间：2015-06-30
小亮为了测量滨州特产“冬枣醋”的密度，进行了如下实验：小亮为了测量滨州特产“冬枣醋”的密度，进行了如下实验：
（1）把天平放在水平桌面上，把游码移至标尺左端的 处，然后调节 ，使天平横梁平衡；

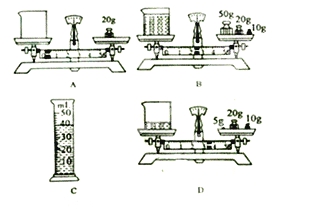

（2）接下来进行了以下四项操作，如图所示：
A．用天平测出空烧杯的质量m0； B．将部分冬枣醋倒入烧杯中，用天平测出烧杯和冬枣醋的总质量m1； C．将烧杯中冬枣醋的一部分倒入量筒，测出这部分冬枣醋的体积V； D．用天平测出烧杯和剩余冬枣醋的总质量m2； 以上操作步骤中有一步是多余的，它是步骤 （选填步骤序号）
（3）由图可知待测冬枣醋的质量为 g，体积为 cm3，冬枣醋的密度为 g/cm3．
-
难度：
使用次数：69
入库时间：2015-06-30
在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：
“5Ω、10Ω、15Ω、20Ω”的定值电阻各1个，“15Ω 1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干。
（1）根据如图所示的实物图，在答题卡指定位置的虚线框内画出电路图。
（2）闭合开关前，滑动变阻器的滑片应置于 (选填“左”或“右”)端。

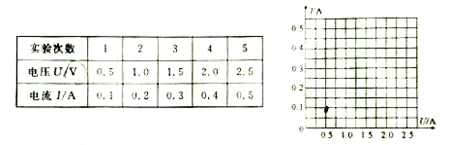

（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在答题卡图示坐标纸上描点画出U-I图像，由此得出的实验结论是： 。
（4）在“探究电流与电阻的关系”的实验中，先将5电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10、15、20的电阻，重复上述实验。当改接20的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到1.5V。经检查，电路连接无误，各元件均完好，请你找出一种可能的原因： 。
-
难度：
使用次数：144
入库时间：2015-06-30
在如图所示的电路中，电源电压保持不变，灯泡L2标有“24V 12W”。开关S1闭合、S2断开时，电流表的示数为1A，电压表的示数为12V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响。求：
（1）灯泡L1的额定功率。
（2）在10s内，灯泡L1正常发光时消耗的电能。
（3）灯泡L2的电阻。
（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率。
