难度：
使用次数：134
入库时间：2015-06-28如图12为一握力计的电路示
意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入 ，c、d之间应接入 ．（选填“定值电阻”、“电流表”或“电压表”）
-
难度：
使用次数：52
入库时间：2015-06-28
如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W；滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V．则电源电压为 V，滑片在b端时电流表的示数为 A．
-
难度：
使用次数：160
入库时间：2015-06-28

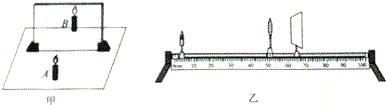

如图所示的甲、乙两图分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．
（1）在“探究平面镜成像特点”的实验中，将点燃的蜡烛A整立在玻璃板前面，再拿一支跟它完全相同的未点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，这样操作的目的是为了 ，同时也证明了像与物体的大小相等．
（2）在“探究凸透镜成像规律”的实验中，调整蜡烛、透镜和光屏到图乙所示位置时，光屏上出现清晰的烛焰的像，此时甲、乙两图中平面镜与凸透镜所成像的不同点是 ，此时保持凸透镜位置不动，将蜡烛逐渐向凸透镜的焦点靠近，要想在光屏上观察到清晰的烛焰的像，则光屏应从图乙的位置向 （选填“靠近”或“远离”）凸透镜的方向移
动，所成像的大小将 （选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：161
入库时间：2015-06-28

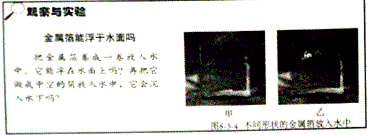

如图是教科书中一个“观察与实验”栏目的截图，在图示器材的基础上增加一个量筒，请你借鉴图示的实验方法，设计一个测金属箔的密度的实验，要求：
（1）写出简要的实验步骤，并用字母符号表示有关的物理量．
（2）写出金属箔的密度表达式．
-
难度：
使用次数：99
入库时间：2015-06-28

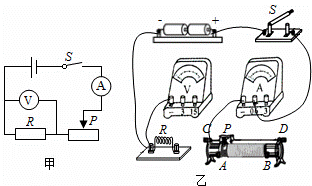

小明用如图16甲所示的电路探究“通过导体的电流跟导体两端电压的关系”．
（1）要求滑动变阻器滑片向右移动，电流表示数减小，请用笔画线代替导线，继续完成图乙中实验电路的连接．
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是 （只需写出一种可能）．
（3）小明在实验中通过调节滑动变
阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示：U/V
0.5
1.0
1.5
2.0
2.5
3.0
I/V
0.1
0.2
0.3
0.4
0.
50.6
小明在本次实验中所用
电阻R的阻值为 Ω；通过分析上表数据可以得到的初步结论是 ．（4）仅通过一个电阻探究得出
的结论是否可靠呢？为了避免偶然性，小明接下来的操作应该是 ．（5）如果将实验电路中的电阻R更换成一个额定电压为3.8V，阻值为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对实验电路还须进行的改动的是 ．
