入库时间：2015-06-28学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干。
（1）回答下列问题：

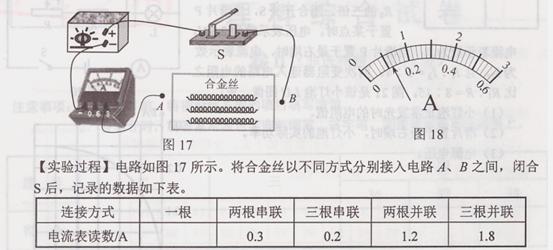

（1）图18是一根合金丝接入电路时电流表的读数，请将其填入表格中。
（2）导体电阻的大小跟材料、长度、横截面积的关系。
A.电阻的大小与长度的关系是： ；
B.电阻的大小与横截面积的关系是： 。
（3）进行多次测量的目的是 。
（4）此实验也可以得出电流与电阻的关系是： 。
【拓展】用上述合金材料制成常1m，横截面积1mm2的电阻丝的阻值为1Ω.而实验中所用合金丝的横截面积为0.5mm2,则一根合金丝的电阻为 Ω，长度为 m。
-
难度：
使用次数：332
入库时间：2015-06-28
如图19所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0。撤去F1，在B点施加力F2时，合金块对地面的压强为1.2×103Pa,（OB=3OA，g取10N/kg）
（1）画出F2的力臂。
（2）求合金块的质量。
（3）求F2的大小。
-
难度：
使用次数：84
入库时间：2015-06-28
如图20所示的电路中，电源电压不变，小灯泡的额定电压为2.5V，变阻器的最大阻值R为定值电阻R0的三倍。闭合开关S，当滑片P置于某点时，电压表示数为2.5V，电流表示数为I1，当滑片P置于最右端时，电流表示数为I2，且I2：I1=5：4。两次变阻器连入电路的电阻之比R1：R=8：15。图21是该小灯泡I-U图像。求：
（1）小灯泡正常发光时的电阻值。
（2）滑片置于最右端时，小灯泡的实际功率。
（3）电源电压。
