难度：
使用次数：102
入库时间：2015-06-27一条形磁铁，竖直靠近桌面上的铁块时，铁块被迅速吸起后在一端静止，
如图所示。请作出铁块受力的示意图。
-
难度：
使用次数：179
入库时间：2015-06-27

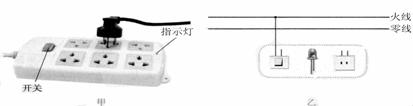

图甲所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
-
难度：
使用次数：166
入库时间：2015-06-27
如图所示是小新同学验证阿基米德原理的一个实验过程图：
（1）如果是你做这个实验，为了减小误差， 则图中的操作步骤顺序为 。
（2）图中 两个步骤是为了测量浮力的大小。
（3）下面是小新同学实验时设计的表格及填写的实验数据
实验
次数
物重
G/N
物体浸没水中测力计示数F/N
桶与排出水总重G1/N
空桶重
G0/N
浮力
F浮/N
排开水重
G排/N
1
1.2
0.7
1.1
0.6
0.5
0.5
2
2.0
1.5
1.0
0.6
0.5
0.4
3
2.4
1.7
0.6
0.7
0.7
①请你将该表格第三行数据补充完整。
②小新同学在进行数据分析时，发现第二次实验数据与其他两次反映的规律不相符，为了得到结论，他将第二次实验中G1的数据改为1.1N，G排的数据改为0.5N。
请你对他的做法进行评估： ；
如果是你，对这种情况采用的做法是： 。
-
难度：
使用次数：216
入库时间：2015-06-27
某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等。她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验。
（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是 的。
检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中。
Ib/A
Ic/A
Ia/A
0.18
0.18
0.36
晓丹同学分析数据后得出结论：并联电路中各支路电流相等。
（2）晓丹得出错误的实验结论，主要原因是 。
（3）请你对接下来的实验提出改进措施（一条即可） 。
（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来。造成这种现象的原因是 。
-
难度：
使用次数：219
入库时间：2015-06-27
为了模拟水中物体被打捞的情境，同学们课外作如下探究：如图，用滑轮组将重200N的物体从底面积为400cm2的圆柱形容器中提起，容器中水面由90cm降到70cm。已知每个滑轮重均为20N（不计绳重、水的阻力及滑轮与中心轴间的摩擦）。
求：（1）所提起物体的密度
（2）物体完全出水后继续上升的过程中，滑轮组的机械效率
