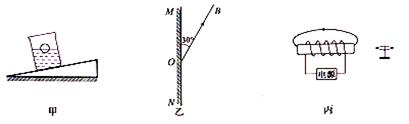

入库时间：2015-06-27如图甲所示，小球漂浮在水面上静止，请画出它所受力的示意图．
如图乙所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数．
如图丙所示，小磁针静止时，标出电源的“+”、“-”极及小磁针的N极．.
-
难度：
使用次数：61
入库时间：2015-06-27
在探究某种物质熔化时温度随时间变化的规律实验中，记录的数据如表所示：时间/min
0
5
10
15
20
25
30
35
物质的温度/℃
50
70
80
80
80
80
90
100
（1）由以上数据，在方格纸上已描出了各点，请用平滑曲线连接各点，画出此物质熔化时温度随时间变化的图象：
（2）由图象可知，此物质是 （填“晶体”或“非晶体”），其熔点是 ℃．
-
难度：
使用次数：105
入库时间：2015-06-27

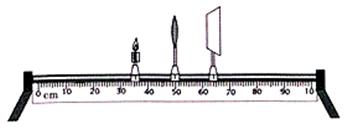

某同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示．
（1）要使烛焰的像能成在光屏的中央，应将蜡烛向 （填“上”或“下”）调节．
（2）实验过程中，当烛焰距凸透镜20cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是 cm．
（3）当烛焰距凸透镜35cm时，移动光屏，可在光屏
上得到一个清晰、倒立、的实像，日常生活中利用这一原理制成的光学仪器是 （填“照相机”、“投
影仪”或“放大镜”）．要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏 （填“靠近”或“远离”）透镜，直至得到清晰的像．（4）实验中怎样操作，才能在光屏上得到最清晰的像？．
-
难度：
使用次数：143
入库时间：2015-06-27
在探究“杠杆的平衡条件”实验中．
（1）将杠
杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，如图所示，这时应将左端的平衡螺母向 （填“左”或“右”）端调节，直到杠杆在水平位置平衡，目的是 ．次数
动力F1/N
①
②
阻力臂L2/cm
1
2
0.1
1
0.2
（2）记录实验数据的表格如下，请将表格空白处补充完整．（3）某同学通过以上实验操作及数据分析，得出杠杆的平衡条件是：动力×动力臂=阻力×阻力臂．你认为他的结论 （填“可靠”或“不可靠”），理由是 ．
-
难度：
使用次数：182
入库时间：2015-06-27

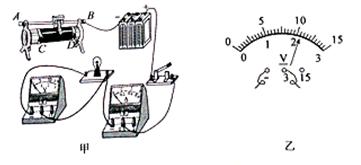

如图甲所示，是测量小灯泡电功率的实验，小灯泡的额定电压为2.5V．
（1）请你用笔画线代替导线，将甲图中的实物电路连接完整，要求：滑片向左滑动时，滑动变阻器接入电路的阻值变大．
（2）闭合开关后，灯泡发光微弱，无论怎样移动滑动变阻器的滑片，小灯泡亮度不变，其原因可能是将滑动变阻器的 （填“A”、“B”或“C、D”）接线柱接入了电路．
（3）某次实验，电压表示数如图乙所示，欲使小灯泡正常发光，则滑动变阻器的滑片应
向 （填“C”或“D”）端滑动．
（4）实验测量数据如表所示，则小灯泡的额定功率为 W．灯泡的亮度跟实际电功率的关系是 ．
