难度：
使用次数：113
入库时间：2015-06-27如图所示，四个完全相同的环形磁铁a、b、c、d套在的塑料支架的光滑杆上．静止时磁铁a、b、c悬浮在空中，d压在塑料支架底板上．若每个磁铁受的重力均为G，磁铁a的上表面是N极．则
A.磁铁b的上表面是N极
B.磁铁c的上表面是N极
C.磁铁d对底板的压力是G
D.磁铁d对底板的压力是4G
-
难度：
使用次数：146
入库时间：2015-06-27
用相同的酒精灯分别对a、b两液体加热（如图甲），根据测得数据分别描绘出这两液体的温度随加热时间变化的图象（如图乙）.在相同的时间内两液体吸收的热量相等，不计液体热量散失，分别用ma、mb、ca、cb表示a、b两液体的质量和比热容，则结合图中信息作出的下列推断正确的是
A.若ma=mb,则ca>cb
B.若ma=mb,则ca<cb
C.若ca=cb,则ma<mb
D.若ca=cb,则ma>mb
-
难度：
使用次数：60
入库时间：2015-06-27

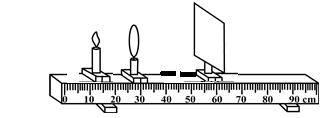

如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光屏的中心大致在同一高度.当凸透镜的焦距f =10cm、物距u=15cm、像距v=30cm时,在光屏上得到 、 ____________的实像，撤去光屏，简要说明观察该像方法 .
-
难度：
使用次数：64
入库时间：2015-06-27

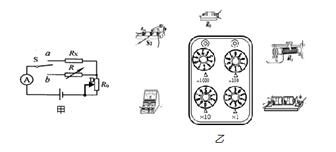

（6分 ）小明同学利用电阻箱和电流表测量未知电阻Rx的阻值，实验电路图如甲所示．他选择了满足实验要求的器材，并连接了部分电路，如图乙所示．
（1）为了测出电阻Rx的阻值，请你添加一根导线完成图乙所示实验电路的连接．（2）请将实验操作补充完整．
①移动滑动变阻器的滑片P，使其连入电路的阻值最大.将S拨至a处,移动滑动变阻器的滑片P，使电流表的示数为某一适当值I．
②将S从a拨至b处，调节_______________（选填“电阻箱”、“滑动变阻器”或“电阻箱与滑动变阻器”），使电流表的示数为I．
③读出电阻箱的示数R＝________Ω（如图丙），即为待测电阻Rx的阻值．
-
难度：
使用次数：223
入库时间：2015-06-27
如图甲所示，弹簧测力计左端固定，木板放在水平桌面上，装有橡皮泥的滑块通过细线与弹簧测力计右端相连，细线与木板平行.小明同学利用此装置，探究“滑动摩擦力大小与压力的关系”.实验操作如下：
①把橡皮泥粘在滑块上，用弹簧测力计测出滑块和橡皮泥的总重，记作G．
②将粘有橡皮泥的滑块放到水平木板上，通过水平细绳和弹簧测力计相连． 用手向右拉动木板，待弹簧测力计示数稳定后，读出示数F．
③多次改变滑块上橡皮泥的质量，并重复步骤①②，记录相应数据如下表所示：
次数
1
2
3
4
5
6
滑块和橡皮泥的总重G/N
0.5
1.0
1.5
2.0
2.5
3.0
弹簧测力计示数F/N
0.2
0.4
0.6
0.8
1.0
1.2
（1）当F=0.6N时，滑块对木板的压力FN= N ，滑块受到的滑动摩擦力Ff = N．
（2）根据表中数据在坐标纸上做出 F-G 图象．
（3）由F-G 图象可得，滑块受到的滑动摩擦力Ff 与压力FN的关系是 .
（4）向右拉动木板时，快拉或慢拉对弹簧测力计的示数有无影响？________．
