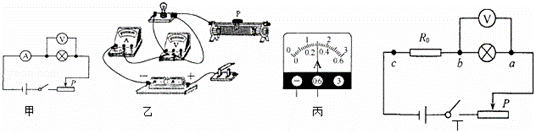

入库时间：2015-06-27（2015•扬州）在测定额定屯压为“2.5V”小灯泡电功率（正常发光时电阻约为8Ω）的实验中，电源为两节新干电池．
（1）连接电路时，开关应 断开 ．请用笔画线将图乙电路连接完整，要求滑片P向左滑动时，接入电阻变小．
（2）电路连接后，闭合开关，移动滑片（未达到最小阻值），发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是 灯泡短路 ．
（3）排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为 2.5 V，此时电流表的示数如图丙所示，则小灯泡额定功率是 0.75 W．
（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=5Ω的电阻，设计了如图丁的电路及实验方案：
①调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率．
指出他的设计方案中存在的两个问题：
问题一： 无论怎样调节变阻器，都不能使灯泡正常发光 ；问题二： 只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压 ．
-
难度：
使用次数：52
入库时间：2015-06-27
（2015•扬州）“低头族”长时间低头看手机，会引起颈部肌肉损伤．当头颅为竖直状态时，颈部肌肉的拉力为零，当头颅低下时，颈部肌肉会产生一定的拉力．为了研究颈部肌肉的拉力与低头角度大小的关系，我们可以建立一个头颅模型来模拟实验．如图甲所示，把人的颈椎简化成一个支点O，用1kg的头颅模型在重力作用下绕着这个支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点．将细线的一端固定在B点，用弹簧测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，通过实验记录出低头角度θ及细线拉力F的数据，如下表：
低头角度θ/° 0 15 30 45 60
细线拉力F/N 0 7.3 14.0 20.2 25.0
（1）设头颅质量为8kg，当低头角度为60°时，颈部肌肉实际承受的拉力是 200 N．
（2）在图乙中画出细线拉力的示意图．
（3）请解释：为什么低头角度越大，颈部肌肉的拉力会越大？答 人低头的角度越大，G的力臂越大 ．
（4）请你就预防和延缓颈椎损伤提出一个合理化的建议： 尽量减小低头的角度（或不要长时间低头做事，低头时间久了要抬头休息等等） ．
-
难度：
使用次数：92
入库时间：2015-06-27
（2015•扬州）微波炉是人们用来加热食品的常用灶具．微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐熟塑胶等材料．微波炉使用的微波频率为2450MHz．
（1）为了用电安全，微波炉应该使用 三脚 （两脚/三脚）插头．
（2）用微波炉加热饭菜时，应选用 玻璃 （不锈钢/铁/玻璃）容器来加热，加热过程中是将 电 能转化为内能．
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温档；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数；
D．加热结束后，迅速测出水的末温t．
①以上实验中，还缺少一个步骤，请你补上这个步骤： E．分别求出水吸收的热量和消耗的电能，根据η=求出效率 ．
②电能表指示灯闪烁一次，用电器消耗的电能E0= 1125 J．（保留一位小数）
③微波炉热效率的表达式η=
．（用字母表示）（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏．
器材： 手机 ；
检验方法： 先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；
若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来）；
若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）． ．
