难度：
使用次数：174

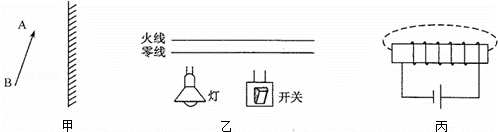

入库时间：2015-06-27（2015•扬州）按题目要求作图：
（1）在图甲中用平面镜成像特点作出物体AB的像．
（2）在图乙中将开关和灯泡连接到家庭电路中．
（3）在图丙中标出通电螺线管的N、S极和磁感线方向．
-
难度：
使用次数：217
入库时间：2015-06-27
（2015•扬州）平底茶杯放在水平桌面上，茶杯重3N，茶杯的底面积是25cm2，茶杯内装有200cm3的水．（g取l0N/kg）求：
（1）茶杯内水的质量．
（2）茶杯对桌面的压强．
-
难度：
使用次数：56
入库时间：2015-06-27
（2015•扬州）如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：
（1）当电路中电流最小时，1min内电流通过电阻R0做的功．
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．
-
难度：
使用次数：97
入库时间：2015-06-27

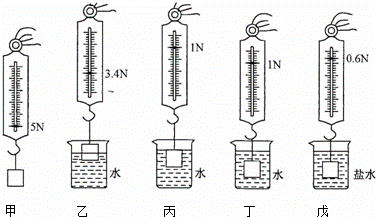

（2015•扬州）小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
（1）分析图甲、乙、丙，说明浮力的大小与 物体排开液体的体积 有关．
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用 丙、丁 图的装置来进行操作．
（3）圆柱体浸没在水中时受到的浮力是 4 N，圆柱体的体积是 4×10﹣4 m3．（g取l0N/kg）
（4）用图示实验数据测出盐水的密度是 1.1×103 kg/m3．
-
难度：
使用次数：162
入库时间：2015-06-27
（2015•扬州）物理兴趣小组在“探究水果电池电压”的实验中：
小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示．小华用铜片和铝片插入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些．由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关．
猜想二：水果电池电压可能与电极的材料有关．
（1）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示：
表一
柠檬大小 一个 大半个 半个 小半个
电压U/V 0.80 0.80 0.80 0.80
分析表中数据，说明猜想一是 错误 （正确/错误）的．
（2）为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持 电极间距离 和 插入深度 相同，分别测出电压，如表二所示：
表二
电极材料 铜和锌 铜和铝 铜和铁
电压U/V 0.880 0.60 0.46
分析表中数据，得到的结论是 水果电池电压与电极的材料有关 ．
（3）小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V，据此请你提出一个有价值、可探究的问题： 水果电池的电压可能与水果的软硬度有关 ．
