难度：
使用次数：99
入库时间：2015-06-27（2015•岳阳）在探究“电流与电阻的关系”的过程中。

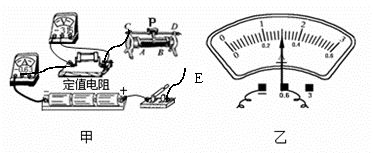

（1）连接电路时，图甲中导线E理应与滑动变阻器的 （选填“A”、“B”、“C”或“D”）接线柱相连，使闭合开关滑动变阻器的滑片P置于A端。
（2）闭合开关，移动滑动变阻器滑片P的位置发现，发现电压表始终无示数，电流表有示数，其原因可能是 （只填序号）
A．滑动变阻器断路 B．R短路 C．R断路
（3）排除故障后，将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表示数（如图乙所示），则电流表读数为 A。21世纪教育网版权所有
（4）将5Ω的电阻换成10Ω的电阻，闭合开关，调节滑动变阻器滑片P的位置，记录实验数据，此操作中调节滑动变阻器的目的是 。
（5）再将电阻换成15Ω重复操作。
（6）分析数据可得实验结论 。
电阻/Ω
5
10
15
电流/A
0.15
0,1
-
难度：
使用次数：155
入库时间：2015-06-27
（2015•岳阳）6月1日，“东方之星”沉船事件不幸发生后。岳阳迅速行动，多部门积极搜援。参与搜救的某型号冲锋舟质量为18010kg。求：
（1）冲锋舟所受到的重力大小；
（2）这冲锋舟在水平地面时，与地面的接触面积为2m2，求它对水平地面的压强；
（3）该冲锋舟的排水量是1.2t，表示它满载时冲锋舟排开水的质量是1.2×103kg，球该冲锋舟满载时受到的浮力大小。
-
难度：
使用次数：70
入库时间：2015-06-27
（2015•岳阳）如图甲是一电热饮水机。通过机内温控开关S进行自动控制。有加热和保温两种功能。电路原理如图乙所示。电源电压恒为220V，当开关S接a时，电路中电流为5A，当开关S接b时，电路消耗的功率为66W。求：
（1）R1的阻值；
（2）开关S接b时，电路中电流。
（3）该饮水机在保温状态工作100S，R2产生的热量。
