入库时间：2015-06-25阅读《探海神器——“蛟龙”号》，回答42、43题。
探海神器——“蛟龙”号
2012年6月24日是个伟大的日子！“蛟龙”号载人潜水器深潜7020米新纪录诞生，“神舟九号”宇宙飞船与“天宫一号”手动交会对接成功，“蛟龙”与“神九”互致祝福，进行了穿越海天的对话，实现了“可上九天揽月，可下五洋捉鳖”的伟大梦想！

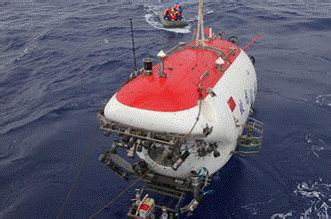

图22
目前，“蛟龙”号具备了在全球99.8%的海洋深处开展科学研究、资源勘探的能力。“蛟龙”号的形状外观如图22所示，部分参数见下方表格。
“蛟龙”号部分参数
长´ 宽´ 高
8.2米 3.0 ´ 米 3.4 ´ 米
自身质量
22吨
最大荷载
240公斤
载人
限3人
最大速度
25海里/小时
巡航速度
1海里/小时
最大工作设计深度
7000米
正常在水下工作时间
12小时
这次深潜纪录的创造反映了“蛟龙”号高端技术的创新与突破。
新技术突破——高速水声通信技术
电磁波在海水中传播的距离很有限，而普通水声传输又有延时长、复杂环境中有效提取信号难等严重缺陷，“蛟龙”号潜入深海数千米，如何实现实时通讯是个重要难题。中国科学院研发了具有世界先进水平的高速水声通信技术——利用通信声呐进行水下通信联络，成功解决了这一难题。通信声呐是由发射基阵和接收基阵组成，基阵又由换能器基元组成。换能器一般用压电陶瓷材料制成，可将发射机产生的电信号转换为声信号，也可以将接收机接收的声信号转换为电信号。此次“蛟龙”与“神九”成功实现穿越海天对话，高速水声通信技术功不可没。
新技术突破二——大容量充油银锌蓄电池
“蛟龙”号搭载的是我国自主研发的、储存电能超过110千瓦时的大容量充油银锌蓄电池，该电池的蓄电能力为美国同类潜水器蓄电池的2倍，成功解决了“蛟龙”号正常水下工作时间长，但又不能携带太重蓄电池的困难。
新技术突破三——悬停定位和自动航行
由于不同海域、不同深度的海水密度不同，“蛟龙”号在水中受到的浮力是变化的。按潜航员叶聪的说法，“这次7000米级海试的试验海域，根据测量，海面海水的密度是每立方米1021公斤，而7000米深的海水密度变成每立方米1059公斤。‘蛟龙’号自重22吨，算下来在7000米深度时受到的浮力大概比在海面时要大800多公斤力”（公斤力是工程中常用的力的单位，1公斤力大约等于10牛）。
浮力的变化要靠压载铁来平衡，所谓“压载铁”，就是给“蛟龙”号增加重量的铁块。“蛟龙”号海试团队用周密的数学模型，能根据在不同海域测得的海水温度、盐度和深度等参数精确地计算下潜时所需要的“压载铁”重量。
“蛟龙”号挂好所需压载铁，注水下潜，当下潜至预定深度时，“蛟龙”号能克服自身晃动、海底洋流等内外干扰，通过适时抛掉一定数量的压载铁，利用相关技术实现悬停。此外，“蛟龙”号还具备自动定向、定高、定深三大功能，能够在复杂环境中自动航行，在已公开的消息中，尚未有国外深潜器具备类似功能．当完成工作后，潜航员再抛掉适量的压载铁，实现上浮，可见，无论是下潜，悬停，还是上浮，压载铁的作用都是巨大的。
“祝愿中国载人深潜事业取得新的更大成就！祝愿我们的祖国繁荣昌盛！”，“神九”航天员景海鹏在太空向“蛟龙”号的祝贺，送出了全体中华儿女的心声！
42．⑴ 换能器可实现 信号与 信号的相互转换．
⑵ 潜艇下潜深度一般是几百米，而“蛟龙”号下潜深度一般是几千米，“蛟龙”号在深海中必须通过抛掉压载铁实现上浮，而不是像潜艇那样采用排水的方法实现上浮，请写出可能的原因及你的理由： 。
43．请估算“蛟龙”号的体积大小，并写出估算过程。
-
难度：
使用次数：174
入库时间：2015-06-25
实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图23甲所示。a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω，电阻R2的额定电压为6V。科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制如图23乙所示的图像。
求：
（1）电阻的R2阻值；
（2）电阻R2的额定电功率。
-
难度：
使用次数：151
入库时间：2015-06-25
用如图24所示的滑轮组提升物体A。在匀速竖直提升A的过程中，卷扬机加在绳子自由端竖直向下的拉力F为400N，物体A上升的速度vA为0.1m/s，滑轮组的机械效率为90%，不计绳重和滑轮与轴的摩擦。
求：
（1）拉力F做功的功率P；
（2）物体A所受的重力GA；
（3）动滑轮所受的重力G动。
