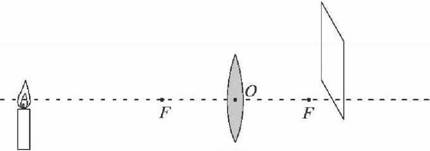

入库时间：2015-06-25在“探究凸透镜成像的规律”实验中，某同学的实验如图甲所示：
图甲
(1)要使蜡烛的像成在光屏的中央，应将光屏向________（选填“上”或“下”）调整。
(2)若此凸透镜的焦距为10 cm，蜡烛放在距离凸透镜15 cm处，调节另一侧光屏的位置可得到烛焰清晰、倒立、___________（选填“放大”、“缩小”或“等大”）的___________（选填“实”或“虚”）像；

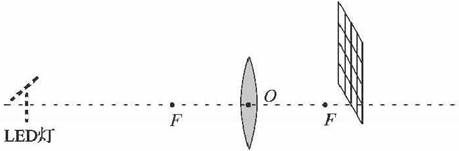

(3)某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯、光屏换成带有方格的光屏，如图乙所示。
乙图
①蜡烛换成LED灯的优点是____________________________________________。
②光屏换成带有方格光屏的优点是_______________________________________。
-
难度：
使用次数：194
入库时间：2015-06-25
在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10 Ω）、电流表(0-0.6 A 0-3 A)、电压表(0-3 V 0-15 V)、开关、电压为4V的电源、滑动变阻器、导线若干。

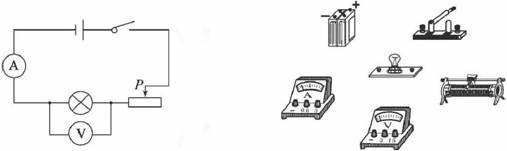

图甲 图乙
(1)根据图甲提供的电路图，用笔画线代替导线，将图乙的实物图连接成实验电路。
(2)根据实验中需要测量的物理量，请在方框内画出记录实验数据的表格：
(3)实验过程中，闭合开关，发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，分析电路故障的原因可能是
A．小灯泡断路 B．只有小灯泡短路
C．只有滑动变阻器短路 D．滑动变阻器断路
(4)电路故障排除后，某次实验中，电流表示数是0.2A，电压表示数如右图所示，示数是_________V，此时小灯泡的功率是__________w。
-
难度：
使用次数：77
入库时间：2015-06-25

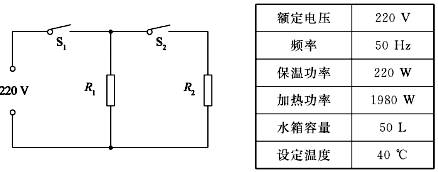

小明家电热水器的简化电路图如图所示，Sl是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝。使用时，手动闭合开关Sl，电热水器开始工作。电热水器部分参数如表所示。
(1)电热丝R1的阻值是多少？
(2)加热时流过电热丝R2的电流是多少？
(3)假设将初温20℃的一满箱水加热至设定温度用了50 mln，则电热水器的效率是多少？【水的比热容为4.2×l03 J/(kg·℃)，ρ水=1.0×103 kg／m3】
-
难度：
使用次数：120
入库时间：2015-06-25

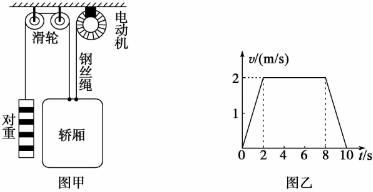

电梯是高层住宅必备的交通工具。如图甲所示是某种升降电梯工作原理图，它由轿厢、对重、电动机、钢丝绳、滑轮等部件连接组成，电动机和对重通过钢丝绳分别给轿厢施加拉力，连接轿厢的两根钢丝绳非常靠近，轿厢与对重的运动方向始终相反。对重的质量为400kg，空轿厢的质量是500kg，额定载重量是1000kg。某次电梯满载上升时的v一t图像如图乙所示。不计钢丝绳重力和一切摩擦。(g=10 N／kg)
(1)电梯匀速上升的高度是多少？
(2)电梯匀速运动阶段，对重的重力做的功是多少？
(3)电梯匀速运动时，电动机钢丝绳对轿厢拉力的功率是多少？
(4)简述对重的作用。（至少两条）
